Palaxin huippumalli kokeilussa: saako rahalleen vastinetta klapikoneen ominaisuuksiin nähden?

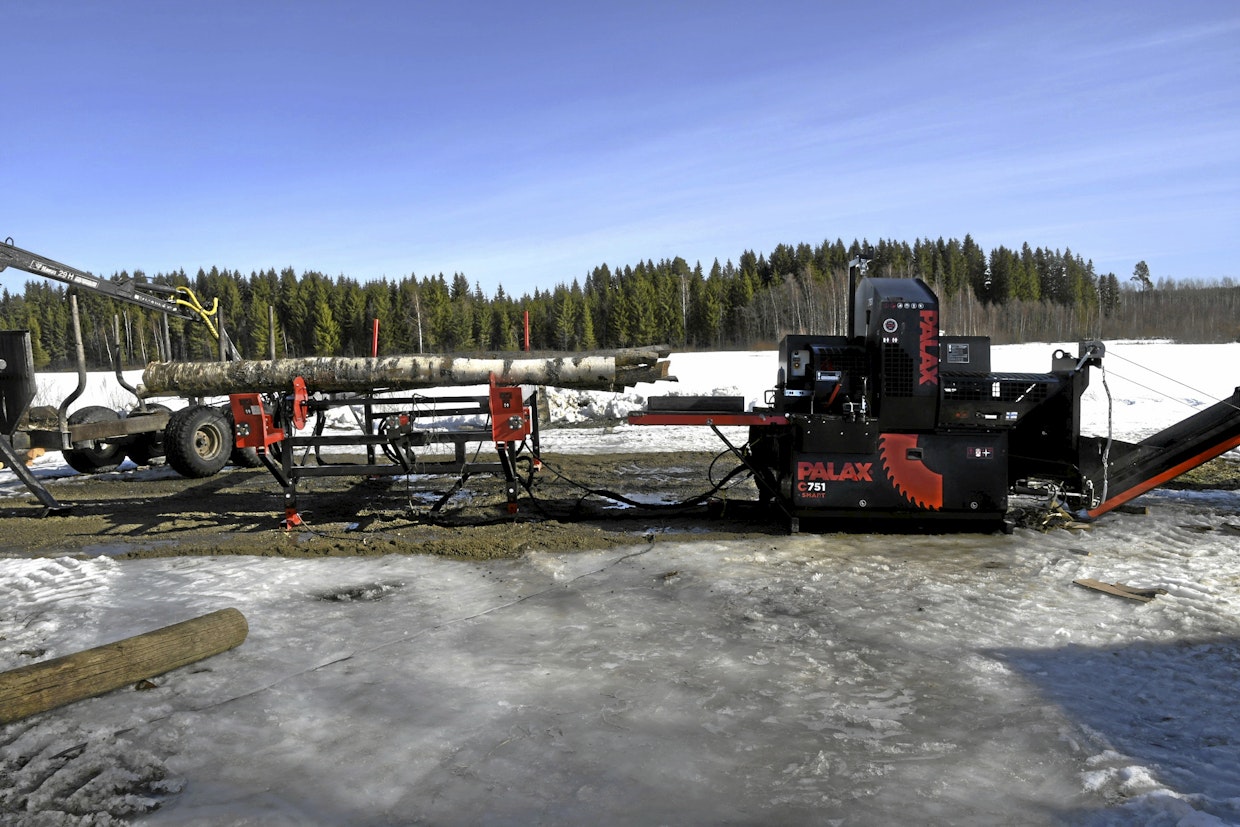

Palax C751 Smart -klapikoneessa on katkaisu- ja halkaisuterille hyvä näkymä käyttäjän paikalta. Kokeilussa mukana ollut Midi-tukkipöytä asennettiin tässä tapauksessa väärälle puolelle konetta tilan puutteen vuoksi. Tukkipöytää käytetään klapikoneen omilla hallintalaitteilla. Kuva: Seppo Nykänen

• Suurin puun halkaisija on 30 cm ja pisin halkaisupituus 55 cm.
• Puun katkaisu tapahtuu pyörösahalla.
• Ohjausyksikkö valvoo ja ohjaa useita koneen toimintoja sähköisten anturien avulla.

Palaxin huippumalli C751 Smart esiteltiin viime syksyn FinnMetko-näyttelyssä messuhallissa. Koneen ulkonäössä ei juuri huomannut eroa entiseen malliin. Lähemmässä tutustumisessa eroja alkoi kuitenkin löytyä. Koneen hallintalaitteet näyttävät melko samanlaisilta kuin aiemmin, mutta ero on iso. Käytön avustintoiminto yksinkertaistaa koneen käyttöä: työkierto, johon kuuluu puun syöttö, katkaisu ja halkaisu, onnistuu yhdellä napin painalluksella. Mukana on myös X-Aim mittaus- ja säätöjärjestelmä. Tämä kuulostaa hyvältä, ja kokeilussa sen toiminta osoittautui tehokkaaksi.

Polttopuun teossa on yksi JOS – jos pilkottavat puut olisivat sorvipöllejä, olisi klapikoneista mahdollista tehdä täysautomaattisia. Todellisuudessa puut eivät ole aina suoria ja menevät koneeseen miten sattuu. Välillä puita täytyy ohjata käsin ja poistaa myös vika-asentoon menneitä klapeja halkaisukourusta. Yksi Palaxin onnistuneita ominaisuuksia on häiriöiden poiston helppous.

Palax C751 Smart on logiikkaohjattu kone, jossa ECU valvoo toimintoja sähköisten anturien avulla. Kokeilussa ollut kone oli sekä 11 kW sähkömoottorilla että traktorilla käytettävä malli. Puun katkaisu tapahtuu halkaisijaltaan 75 cm pyörösahanterällä. Maksimi katkaisuläpimitta on 30 cm ja maksimi halkaisupituus 57 cm. Alun perin oli tarkoitus käyttää konetta myös traktorilla, mutta käytössä oli vain yksi traktori, jota jouduttiin käyttämään säkkitelineenä.

Palax C751 Smart on logiikkaohjattu klapikone, jonka suurinta osaa toiminnoista ohjaa ja valvoo sähköinen keskusyksikkö.  Kuva: Seppo Nykänen

Palax C751 Smart on käyttäjäystävällinen ja helposti opittavissa. Kokeilu alkoi koneen siirrolla työskentelyalueelle, minkä jälkeen asennettiin ja linjattiin tukkipöytä. Hydrauliletkujen kanssa oli hieman ylimääräistä puuhaa, koska normaalista poiketen tukkipöytä jouduttiin asentamaan halkomakoneen taakse tilan puutteen vuoksi. Tukkipöydän ollessa väärällä puolella kuljetusrullat pyörivät väärinpäin, joten letkujen liittimet piti vaihtaa. Sähkökaapelin kytkennän jälkeen huomattiin, että moottori pyöri väärinpäin. Tilanteesta selvittiin kääntämällä pistokkeessa olevaa ruuvia, jolla vaiheet vaihdettiin.

Aina konetta käynnistettäessä joutuu odottamaan hetken, että automaattinen kytkin vaihtaa kytkennän tähtikolmiolle. Samalla sähköt kytkeytyvät näytölle. Traktorikäytössä kolmenapainen pistoke kytketään traktorin vastaavaan virtalähtöön. Kone toimii hyvin sähköllä, kunhan ei ahnehdi liian nopeaa katkaisua. Yhden kerran jouduimme kääntämään automaattisulakkeen takaisin päälle.

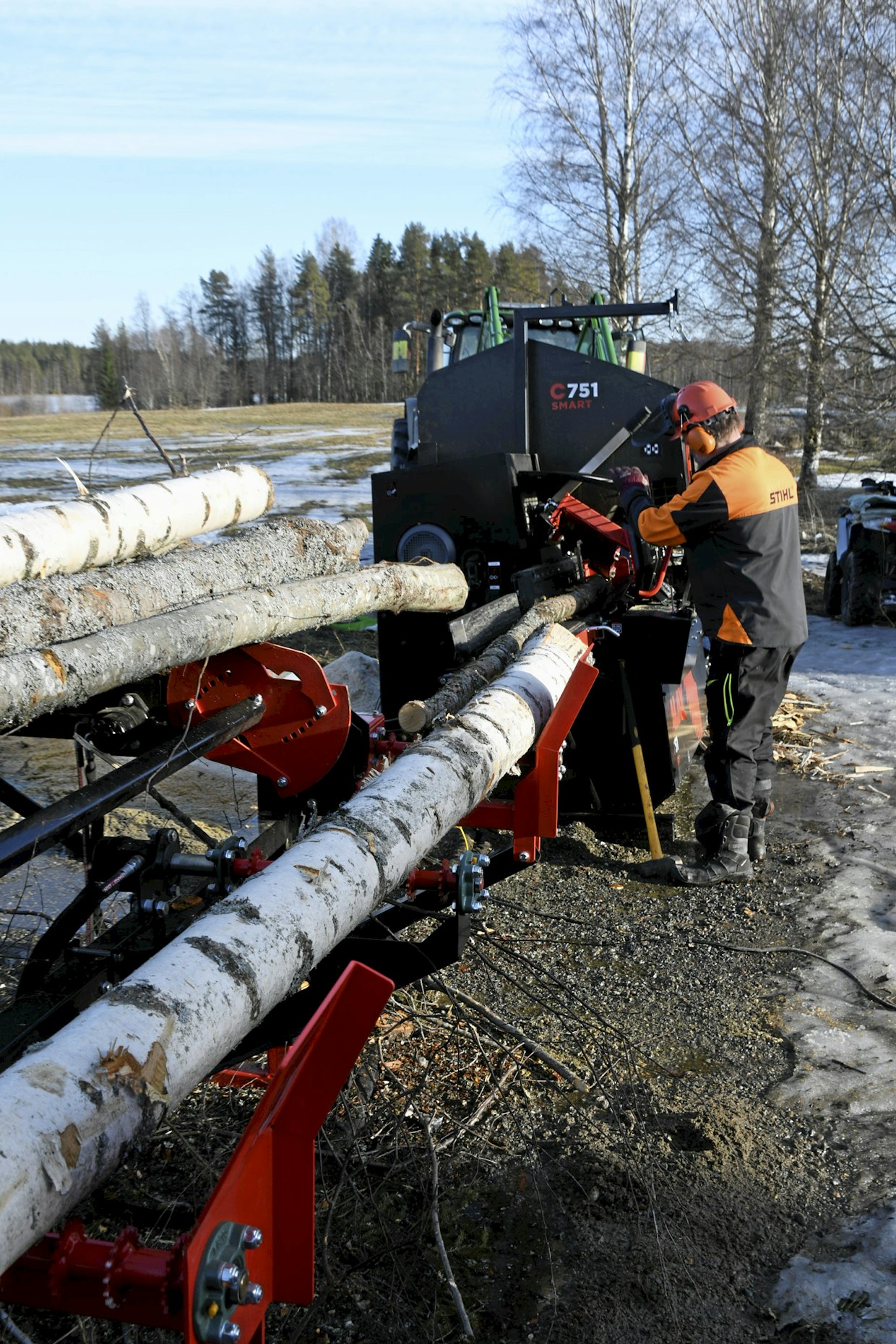

Pienellä kikkailulla voi kuljettimelle ottaa useamman puun; tässä paksumpi puu ottaa kiinni kuljettimen päätyyn ja laskee ohuemman puun menemään hihnalla koneeseen.

Ohjaussauvassa on neljä sähköistä käyttökytkintä. Sauvan päässä on kaksi painonappia, keltainen ja punainen, joilla nostetaan ja lasketaan halkaisuterää manuaalisesti, jos X-Aim ei ole päällä. Sauvan etupuolella on kaksi painonappia: ylemmällä käytetään halkaisumäntää manuaalisesti, alemmalla painonapilla sahanterää. Käyttönappia painetaan koko sahauksen ajan, ja puun katkettua nappi vapautetaan, jolloin halkaisu alkaa. Männän lähtiessä palautumaan voidaan sahaus alkaa uudestaan.

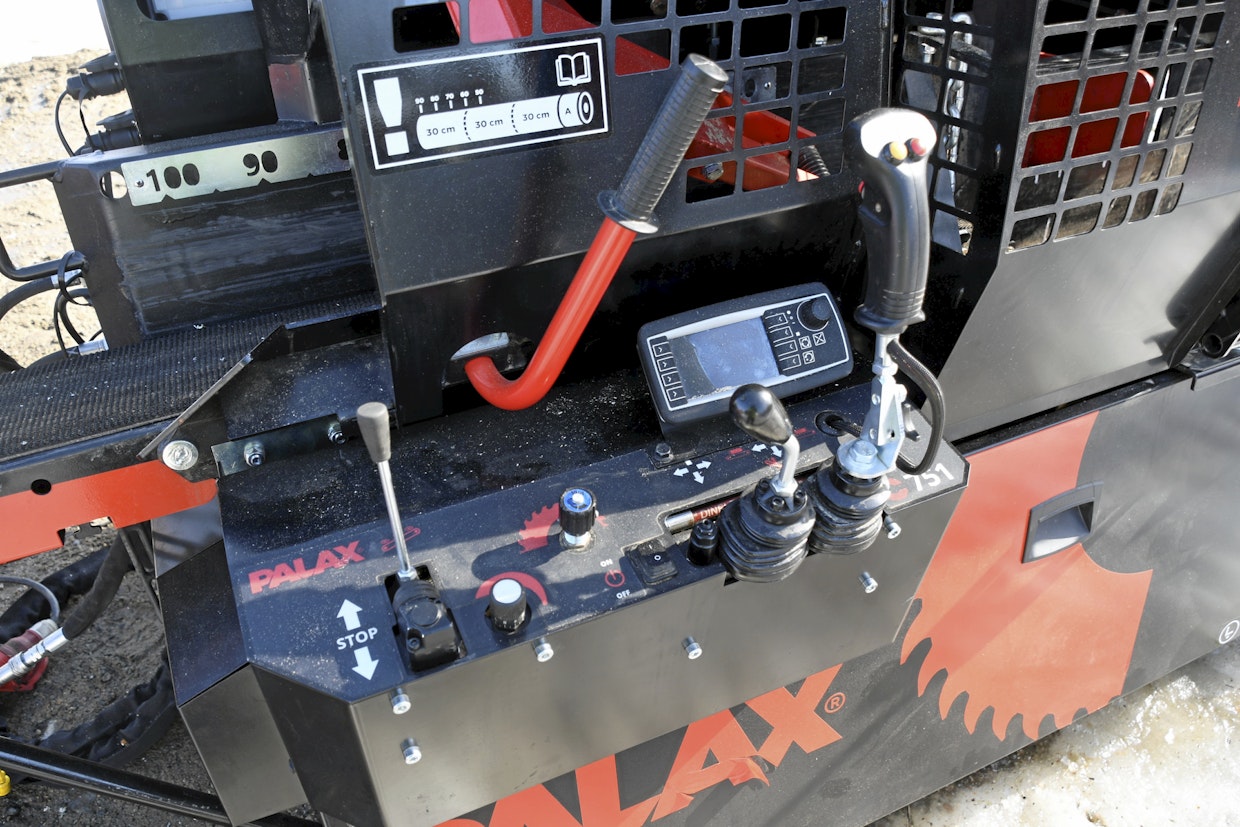

Palax C751 Smartin komentosilta; ohjaussauvassa on sähköiset hallintakytkimet ja kuljettimen hallinta hydraulisesti. Toinen vipu on tukkipöydän ja poistokuljettimen hallintaan. Kolmannella vivulla hallitaan poistokuljettimen pyörimistä ja pysäyttämistä. Säätöpyörillä säädetään terän liikenopeutta ja poistokuljettimen nopeutta. Kuva: Seppo Nykänen

Kokeilussa oli mukana myös Midi-tukkipöytä, jota käytetään halkomakoneen käyttövivuilla. Puun pudottaminen pöydältä kuljettimelle tapahtuu hydraulisesti, samalla vivulla ohjataan myös poistokuljettimen sivukääntöä.

Ohjaussauvan sivuliike pyörittää kuljetushihnaa ja tukkipöydän rullia samaan suuntaan. Kun puu saapuu puunpainimen alta takavasteelle, painetaan sahausnappia, jolloin terä leikkaa pölkyn poikki. X-Aim siirtää halkaisuterän oikeaan korkeuteen samalla, kun takavaste väistyy ylös. Puu putoaa halkaisukouruun, ja halkaisumäntä lähtee liikkeelle, kun sahausnappia ei enää paineta. Syöttökuljetin siirtää automaattisesti uuden puun odottamaan katkaisua, joka voidaan aloittaa, kun halkaisumäntä on paluuliikkeessä.

Syötön avustimen voi kytkeä pois päältä, jolloin puun syöttö katkaisuun hoidetaan ohjaussauvalla. Katkaisu on aina sähköhydraulinen. Puun painin toimii hydraulisesti ja painaa puuta sahattaessa. Siirron ajaksi painin voidaan nostaa ylös vetämällä sauvasta taakse. Yksinkertaisimmillaan koneen käyttäjä seisoo käsi ohjaussauvalla ja painaa nappia. Työ ei kuitenkaan ole näin helppoa, sillä puut voivat olla mutkaisia ja jäisiä, eikä tukkipöytä syötä tasaisesti puita kuljettimelle. Puita on helppo ohjata kuljettimelle, mutta enemmän töitä joutui tekemään tukkipöydän pudotettua puita ristiin syöttörullille.

Halkaisuterää voidaan hallita manuaalisesti tai X-Aimilla.  Kuva: Seppo Nykänen

Sahausnopeutta voidaan säätää omalla säätöpyörällä puun paksuuden mukaan tai ohjaussauvalla, vetämällä sitä taakse samalla kun sahausnappia on painettu. X-Aim toimii hyvin pyrkien pitämään halkaisuterän puun keskellä. Näytöstä säädetään puun paksuus, jota paksummat halkaistaan useampaan kuin kahteen osaan. Näytöstä on myös nopea poistaa X-Aim käytöstä. Kokeilun aikana sitä ei käytetty mutkaisissa puissa, sillä niitä halkaistaessa puun paksuusmitta ei ole aina oikea. Kone mittaa puun paksuuden paininvarren asennosta.

Mikäli toiminnossa tapahtuu häiriö, voi halkaisumännän liikkeen pysäyttää painamalla manuaalikäytön nappia. Jos pölkyn viimeinen pätkä on liian lyhyt normaalikatkaisuun, syötön voi pysäyttää kääntämällä käyttövipua taakse. Halkaisutilan suojaverkko on kevyt käyttää; kääntämällä sen ylös, kaikki toiminnot pysähtyvät. Suojaverkon ollessa ylhäällä, alla on kunnolla tilaa poistaa häiriön syy.

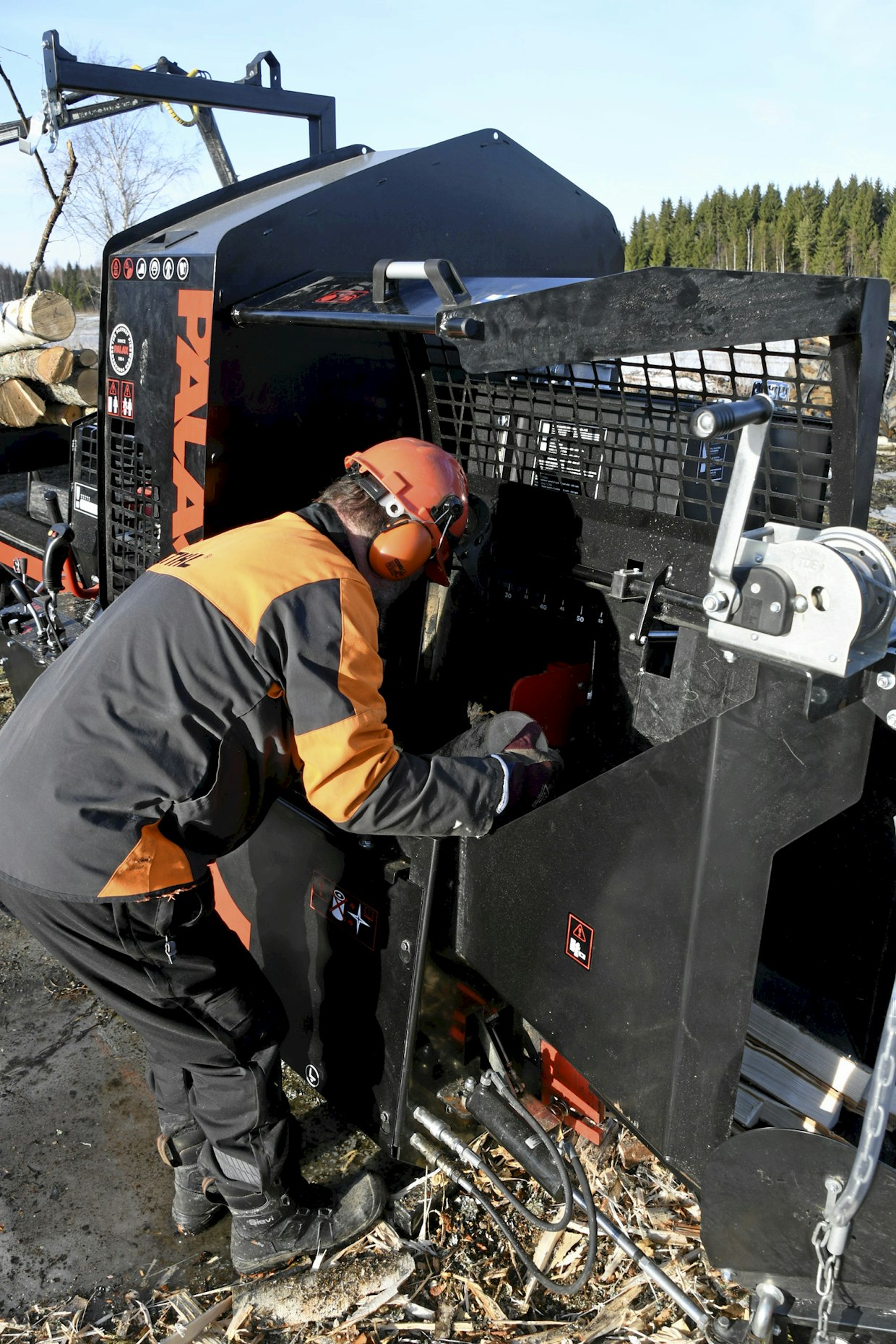

Halkaisulaitteeseen väärässä asennossa pudonneen pölkyn asennon muuttaminen onnistuu helposti, koska suojaverkon avautumiskulma on suuri. Kuva: Seppo Nykänen

Poistokuljettimelle on hydraulinen suunnanvaihtovipu, jolla kuljetin voidaan myös pysäyttää tai pyörimissuunta vaihtaa. Kuljettimen nopeutta voidaan säätää portaattomasti säätöpyörästä. Kuljettimen pysäyttäminen mahdollistaa säkin vaihdon ilman, että kuljetinta tarvitsee ajaa tyhjäksi.

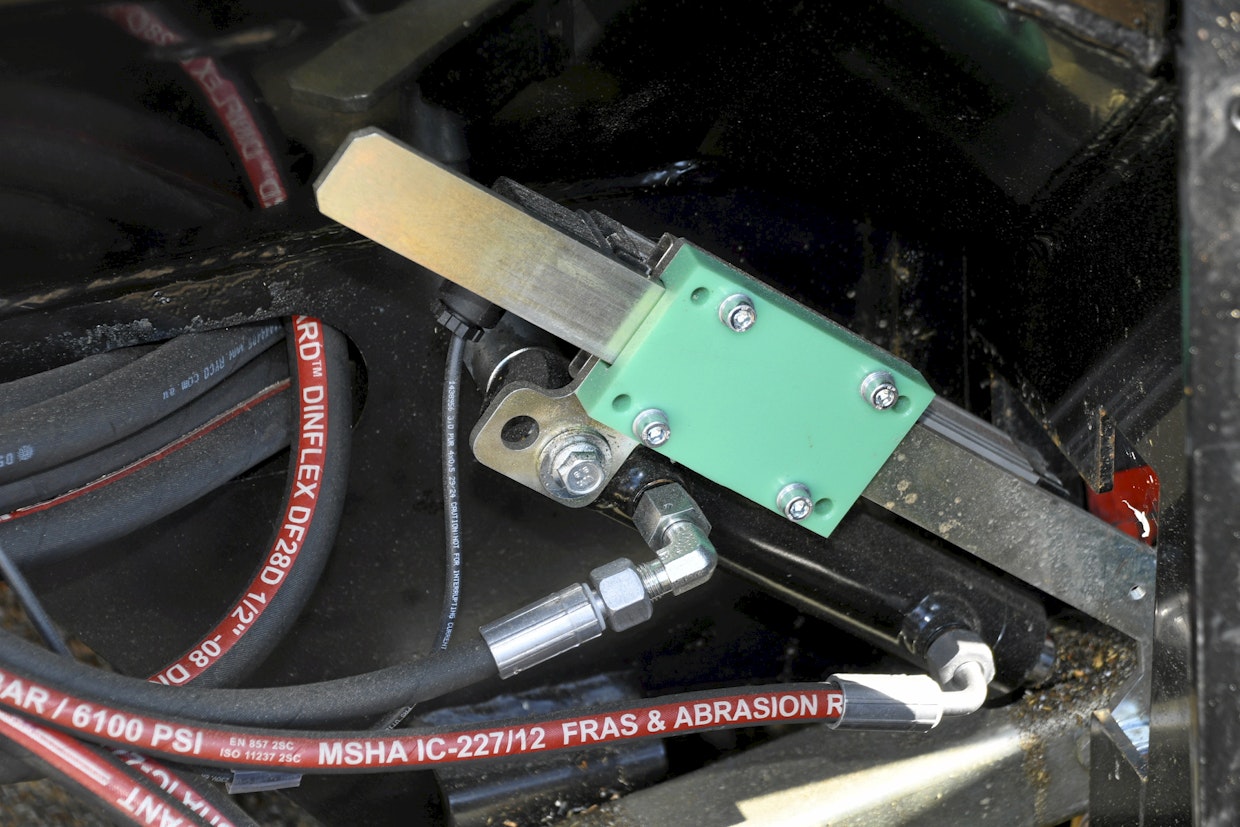

Konetta valvotaan ja ohjataan anturien avulla; kuvassa X-Aim halkaisuterän asentoanturin ohjain, itse anturi on vihreän muovin takana.  Kuva: Seppo Nykänen

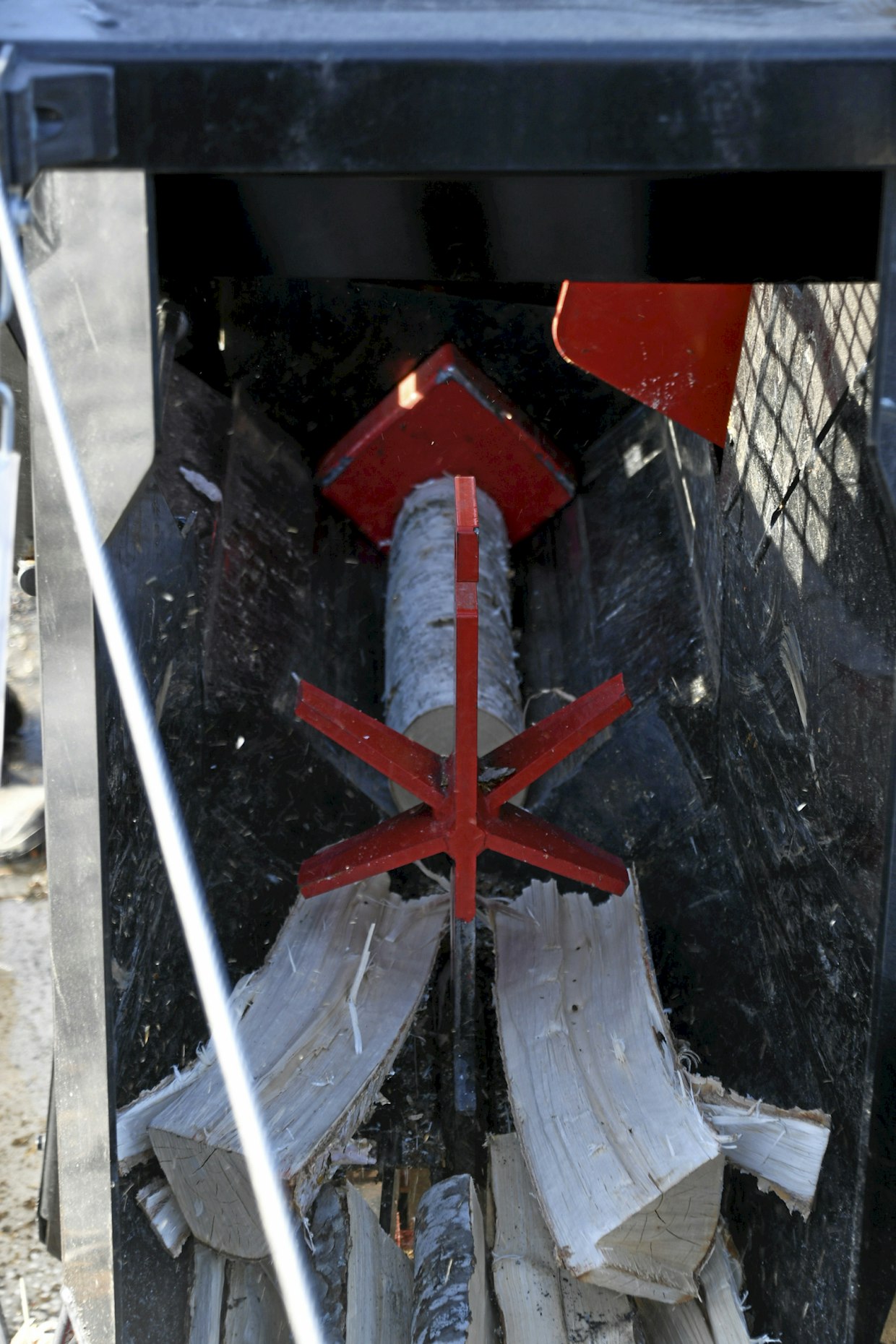

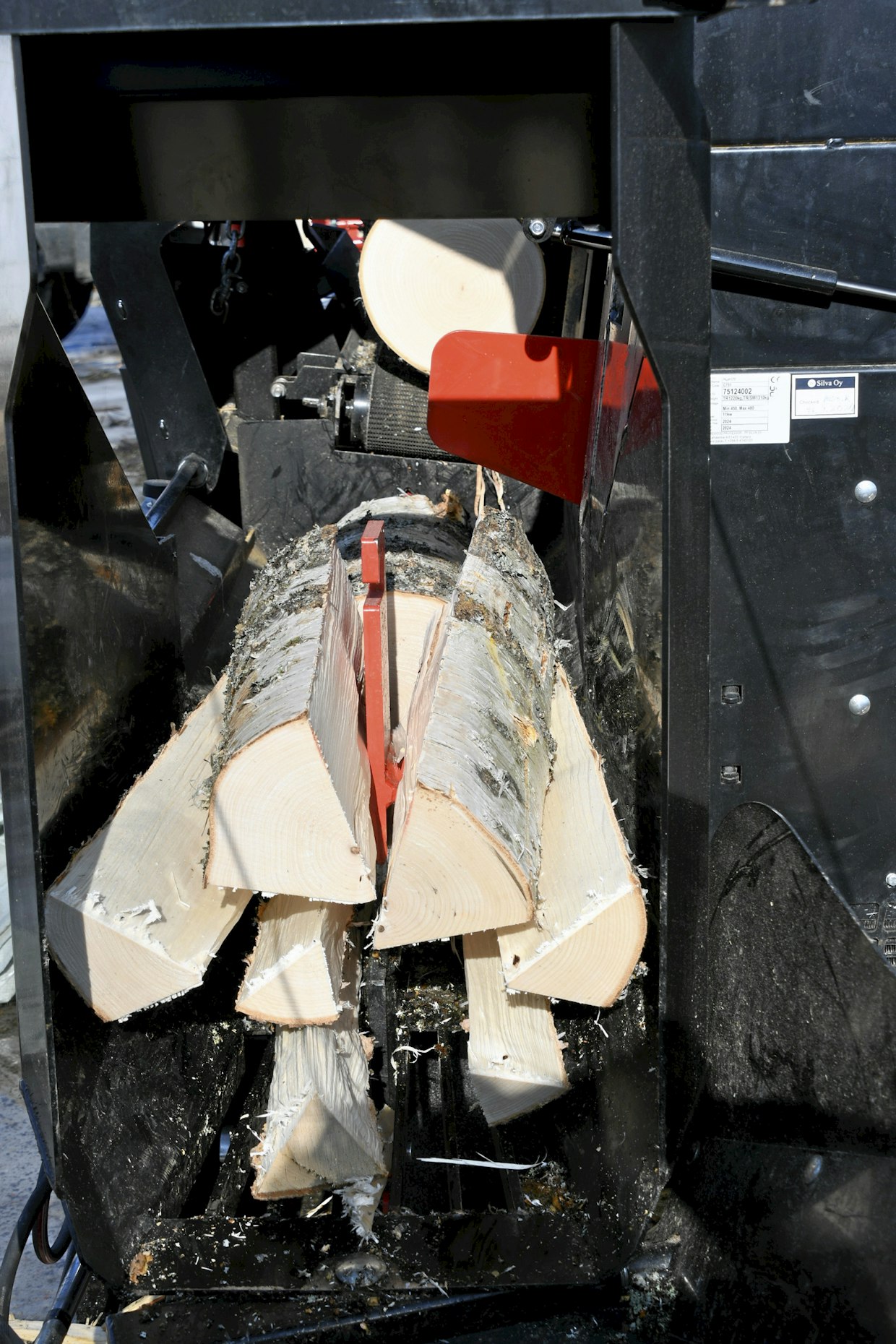

Koneeseen on tarjolla 4–8 osaan halkaisevia teriä, kuvassa X-Aim on säätänyt terän korkeuden halkaisijaltaan 22 cm puun mukaan. Kuva: Seppo Nykänen

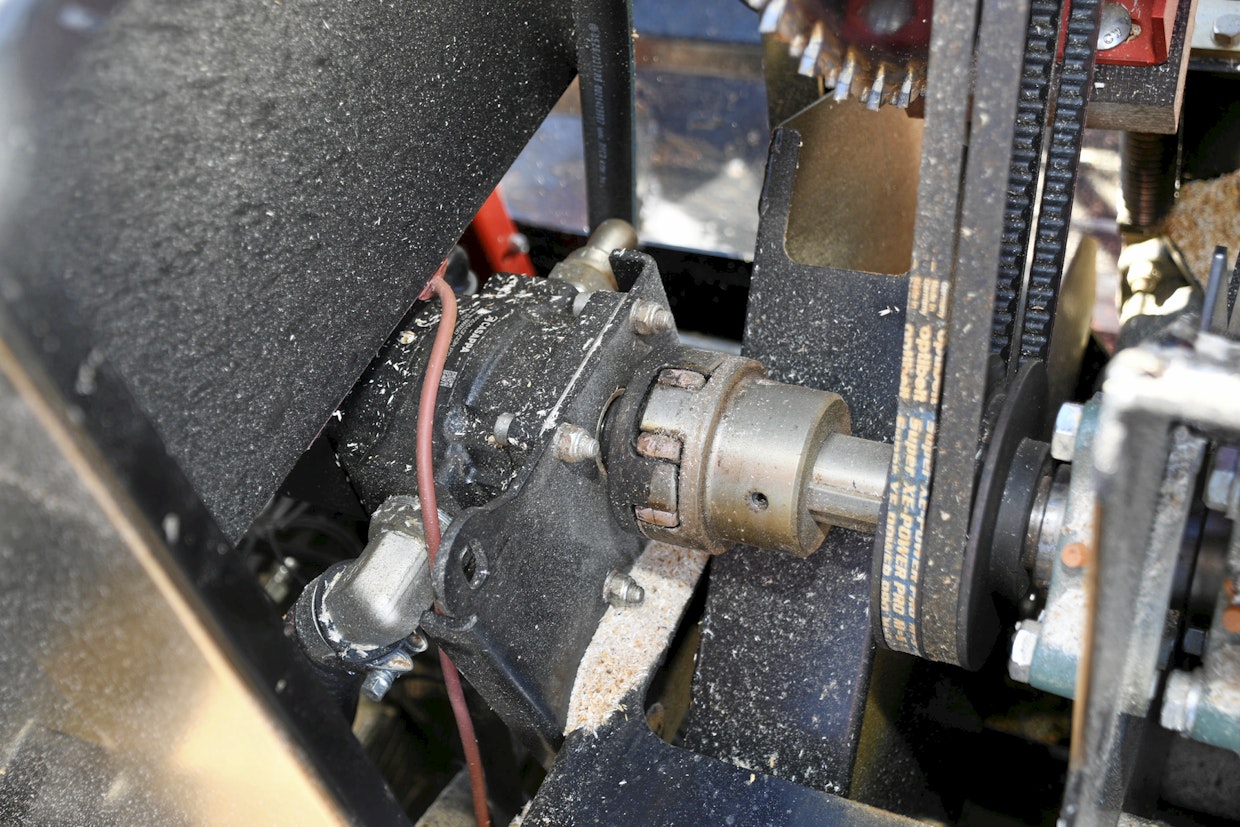

Järjestelmän hydraulipumppu on kytketty terän käyttöakseliin, ulkopuolista hydrauliikkaa ei tarvita.

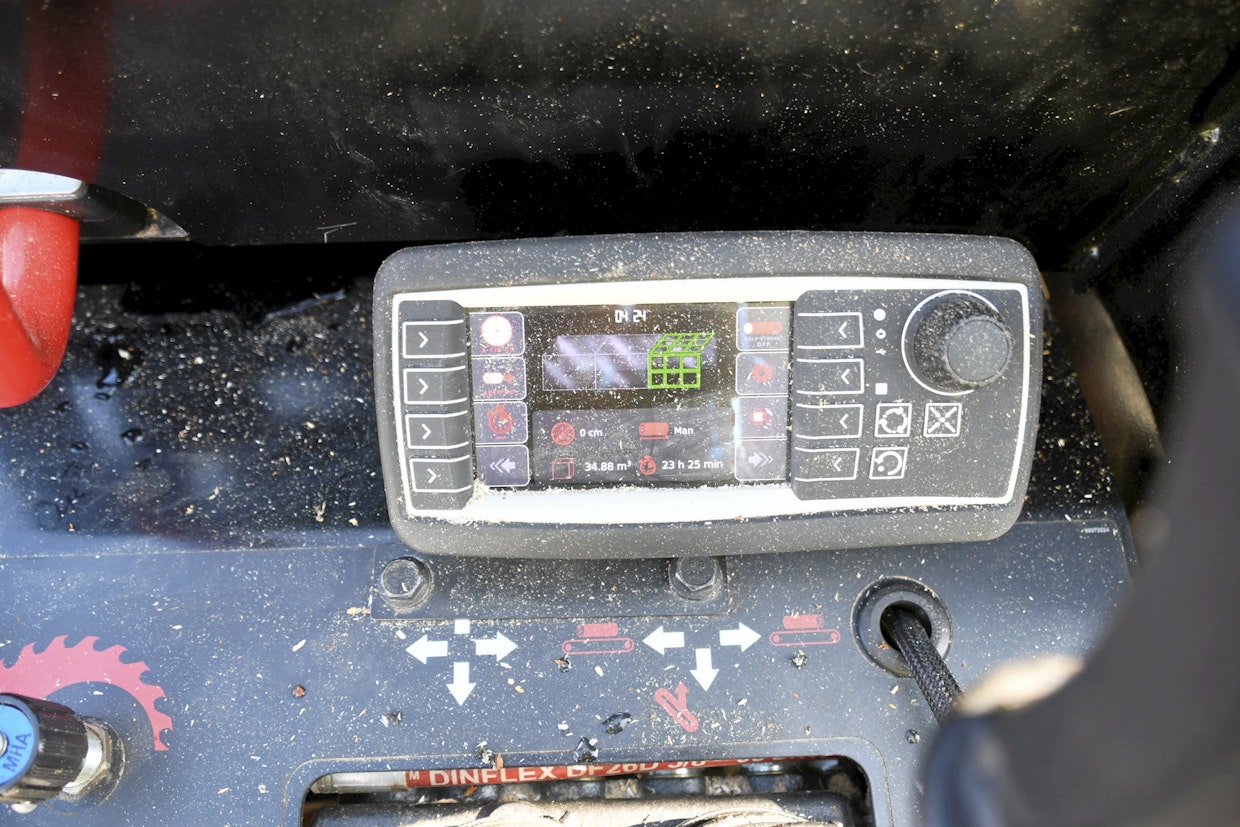

Näytön kautta voidaan hallita ja muuttaa toimintoja, kuten kytkeä päälle ja pois esimerkiksi puoli-isku-toiminto tai X-Aim. Työsaavutus näkyy kuutioina samoin työhön käytetty aika.  Kuva: Seppo Nykänen

Kokeilun aluksi tehtiin alle 30 cm klapeja käyttäen koneen halkaisun puoli-iskua. Tämä toimii hyvin paksuilla puilla, mutta ohuemmilla mutkaisilla puilla katkaisupinta voi olla vino ja pölkky voi luiskahtaa. Halkaisun puoli-iskun käyttö nopeuttaa koneen toimintaa suorilla puilla. Kokeilussa tehtiin myös 45 cm klapeja keskuslämmitysuunin pesään, jolloin puoli-iskua ei voitu käyttää.

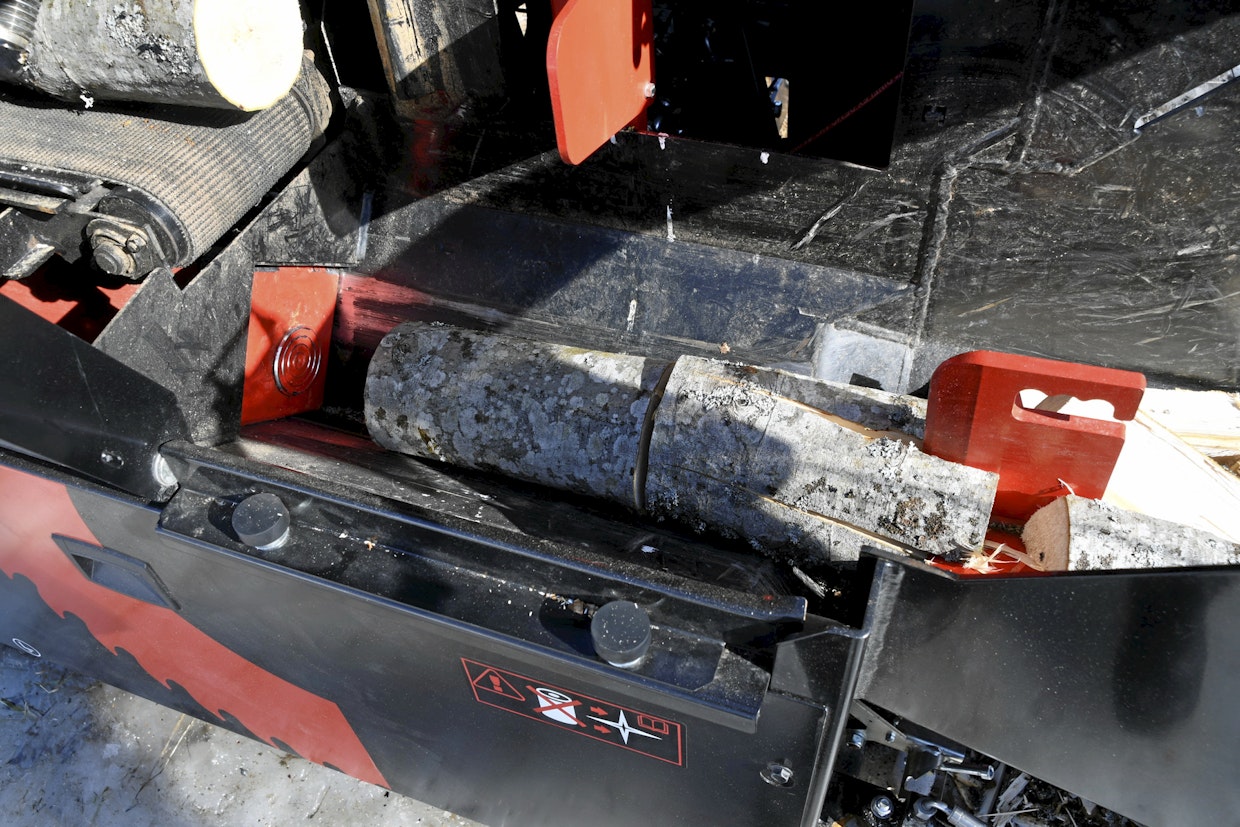

Koneessa on puoli-isku, jolla halkaisumännän iskunpituutta rajoitetaan alle 30 cm puilla. Nopeampi männän paluu nopeuttaa työtä.  Kuva: Seppo Nykänen

Ohuiden puiden mutkaisuus aiheuttaa häiriöitä, jos puun mutka sattuu kuljettimen päätyyn ja puun alapinta on alempana kuin kuljettimen pinta. Terä ei tällöin ulotu katkaisemaan puuta kokonaan, eikä puu putoa kouruun. Ongelma ei ollut iso, mutta harmillinen, sillä tilanteessa joutuu avaamaan suojaverkon ja tekemään käsitöitä. Ongelmana oli terän säätö: terän kannatinvarren säätöruuvissa olisi ollut varaa laskea terää muutama milli, mikä olisi riittänyt, että alhaalle taittuneet puut olisivat katkenneet.

Kolmella nopeudella toimiva PowerSpeed-halkaisu tunnistaa automaattisesti tarvittavan halkaisuvoiman ja -nopeuden, joten käyttäjän ei tarvitse miettiä, jaksaako tunkki painaa puun terien läpi. Kokeilussa tehtiin klapeja helpoista puista, kuten koivusta ja lepästä sekä pienistä kuusipölleistä. Oksaisia korpinäreitä ei ollut joukossa.

Poistokuljetin toimii hyvin. Ketjurakenteisena siinä ei ole jäätymis- ja luisto-ongelmia. Kuljettimen tyvessä on roskanpoistoritilät, jotka toimivat yllättävän tehokkaasti. Ongelmana on matala tila ritilän alla, jota joutuu puhdistamaan usein.

Kokeilun aikana tehtiin klapeiksi kaikkiaan 25 kiintokuutiometriä puuta, eikä mitään isompia ongelmia ollut. Suojaverkkoa joutui nostelemaan etenkin pienillä puilla, mutta siitä ei kuitenkaan muodostunut merkittävää hidastetta. Suojaverkko on hyvin suunniteltu; sitä on kevyt käyttää, ja alla on tilaa korjata häiriö. Suojaverkko peittää käytännössä koko halkaisukourun ja terän alueen, joten mikään ei estä häiriön korjaamista verkon ollessa ylhäällä.

Parhaimmillaan kone on halkaisijaltaan 15–30 cm puilla, sillä ohuilla ja mutkaisilla puilla häiriöherkkyys kasvaa. Kone on rakenteeltaan mekaanisesti yksinkertainen, ja iso osa toiminnoista on sähköisiä ja hydraulisia. Pyöröterä ei vaadi yhtä paljon huoltoa kuin ketjuterä, eikä teräketjuöljyä tarvita.

Männän liike on nopea; valmistaja ilmoittaa työkierron pituudeksi 2,2 sekuntia, mikä pitää melko hyvin paikkansa.

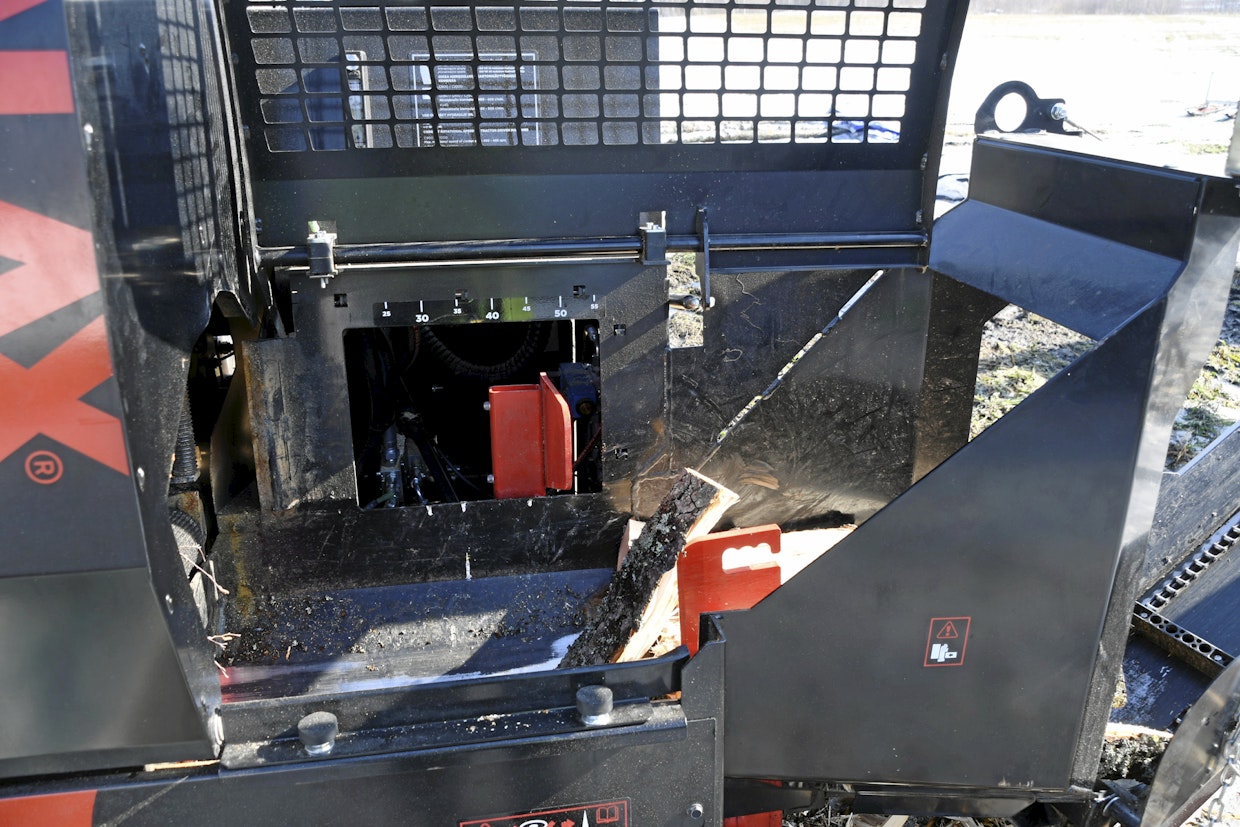

Suojaverkon alla on vapaata tilaa runsaasti korjata virheasentoon menneet puut.  Kuva: Seppo Nykänen

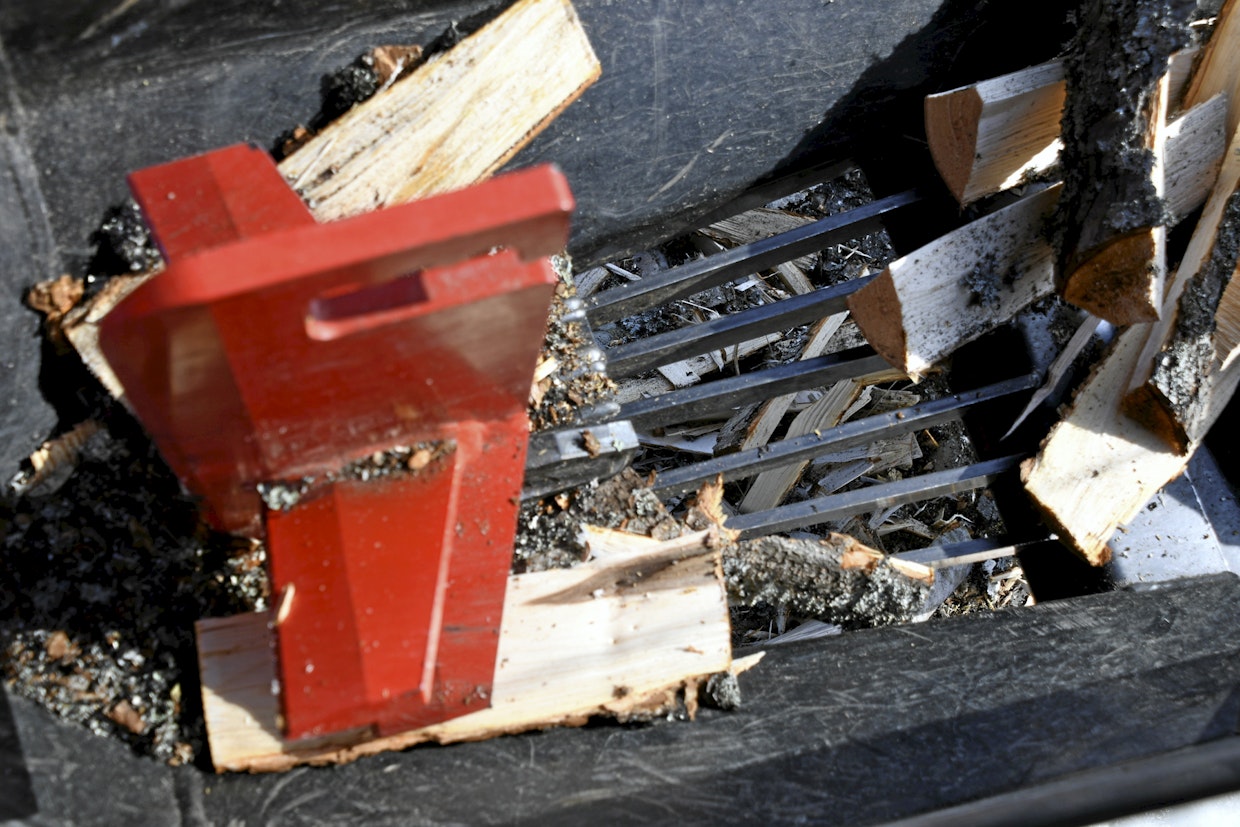

Kuljettimen alapäässä oleva arina seuloo yllättävän paljon roskia pois klapien seasta.  Kuva: Seppo Nykänen

Kokonaisuutena arvioiden Palax C751 Smart on erinomainen klapikone ammattikäyttöön. Puun 30 cm maksimikoko sopii useimmille klapin valmistajille, ja pyöröterän katkaisusahaus on nopea. Koneen käyttöjärjestelmä toimii hyvin, ja katkaisu on todella nopea. Syöttöavustin helpottaa työskentelyä yhden napin periaatteella.

Hintaa koneelle on kertynyt kokeiluvarustuksessa 31 272 €, ja pelkästään traktorikäyttöisenä 28 811 €. Hinnat sisältävät alv:n 25,5 %. Hinta on kieltämättä korkea, mutta siinä rahalleen saa vastinetta ominaisuuksiin nähden.

+ Helppokäyttöisyys, hyvin toimiva käyttöjärjestelmä

+ Häiriöiden poiston helppous

+ Katkaisu on nopea

– Ohuet ja mutkaiset puut aiheuttavat häiriöitä

– Poistokuljettimen alaosan alle kertyy roskia nopeasti

– Korkea hinta
