Kovia kokenut, mansikalle räätälöity kasvinsuojeluruisku löytyi huutokaupasta – puomisto rakennettiin kokonaan uusiksi

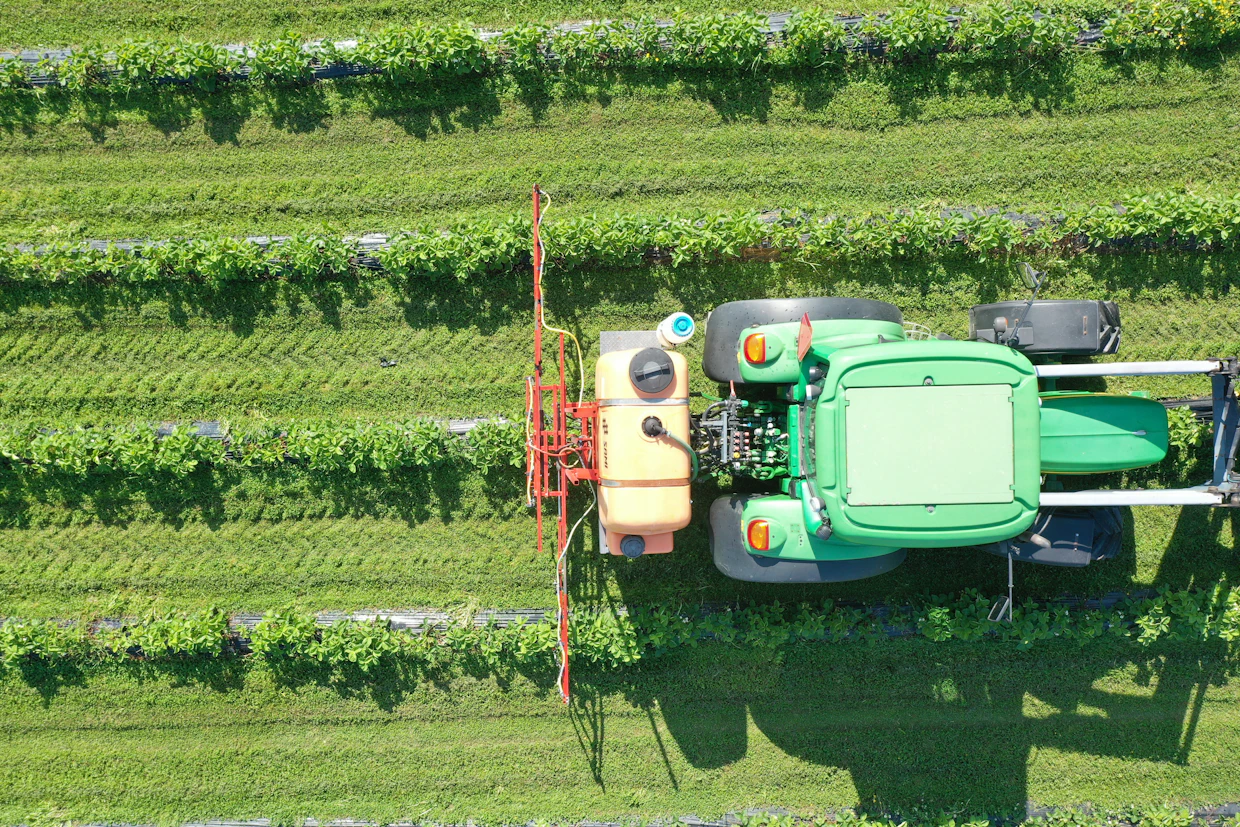

Erikoiskasvien viljelyksessä tarvitaan omat koneet. Tässä artikkelissa rakennetaan puomisto erityisesti mansikan kasvinsuojelutyöhön.  Kuva: Juho Nivala

• Tilallamme oli tarve erilliselle mansikkakasvisuojeluruiskulle, joka löytyi huutokaupasta.
• Ruiskussa oli kovia kärsinyt mansikkapuomisto, jonka rakensin uudestaan tilamme tarpeita varten.
• Lisäsin puomistoon hissin ja puomistoa leventävän hydrauliikan.

Aikaisemmin tilallamme mansikan kasvinsuojelutyöt hoidettiin tavallisella peltopuomistolla. Pelkästään päältä ruiskuttamalla ei saada aikaan riittävää tunkeutumista kasvustoon, ja kasvinsuojeluaineiden teho jää vajavaiseksi. Mansikkapenkin muotoisella, useilla suuttimilla varustetulla puomistolla tunkeutuvuus paranee merkittävästi rehevämpäänkin kasvustoon.

Useille mansikan kasvinsuojeluaineille suositellaan erittäin suuria vesimääriä, jopa 1000 l/ha. Useilla suuttimilla yhtä mansikkapenkkiä kohden vesimäärä voidaan nostaa tarvittavalle tasolle. Meillä rivinvälien leveydet vaihtelevat, joten puomistoon tarvittiin helppoa säätömahdollisuutta rivivälien muuttuessa. Tässä tapauksessa ainut järkevä vaihtoehto oli toteuttaa säätö hydrauliikalla.

Kasvinsuojeluruisku löytyi huutokaupasta. Aloin rakentamaan sen pohjalle meille soveltuvaa puomistoa. Onneksi ruiskuun oli lisätty pakkasnestettä ennen talvea, mikä esti pumpun halkeamisen.

Puomistoa oli korjattu kaikin mahdollisin tavoin. Hitsauskorjaukset suorastaan hivelevät silmää, ja pyörän sisäkumista tehty jousitus on erityisen nokkela ratkaisu.

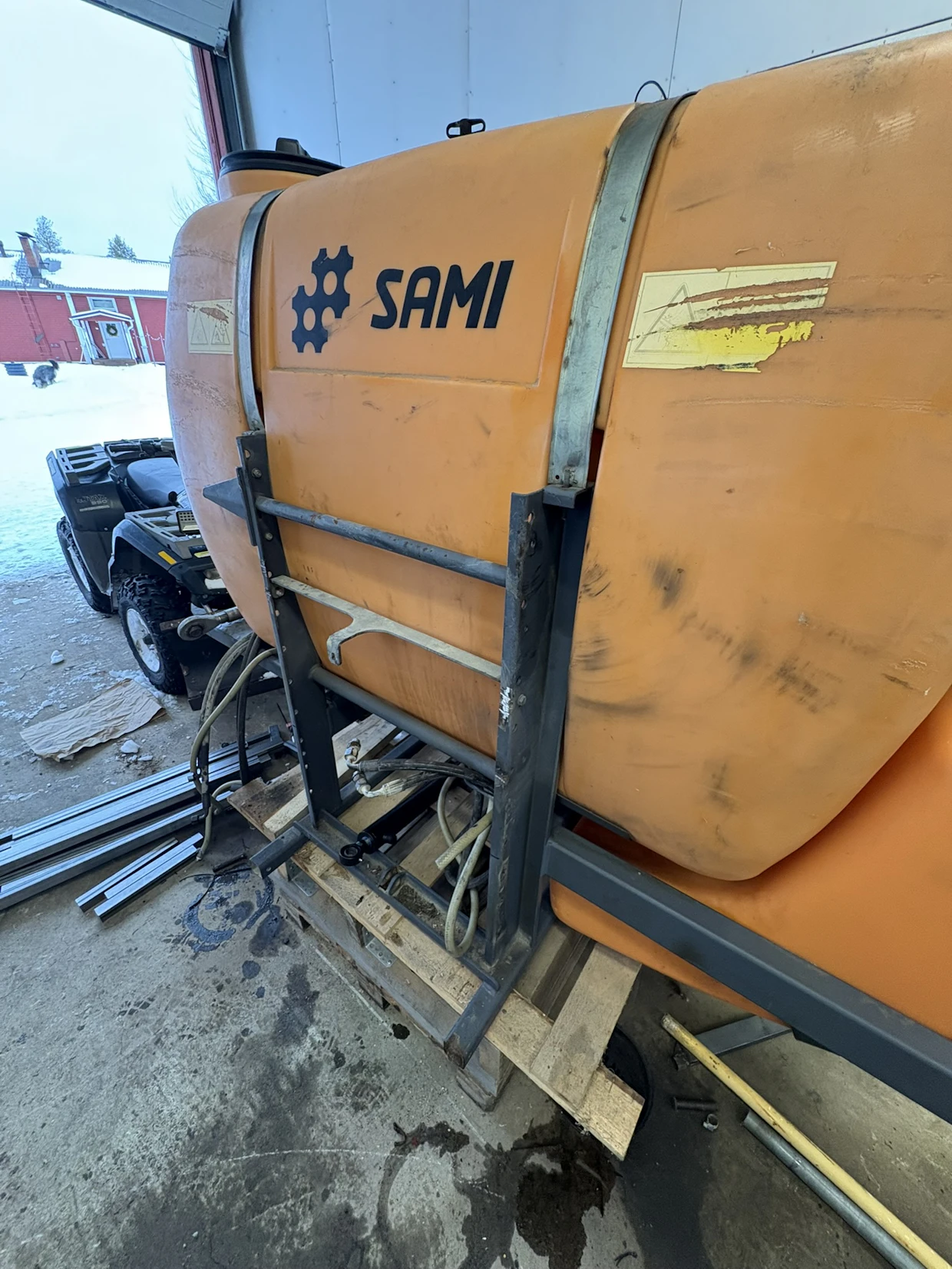

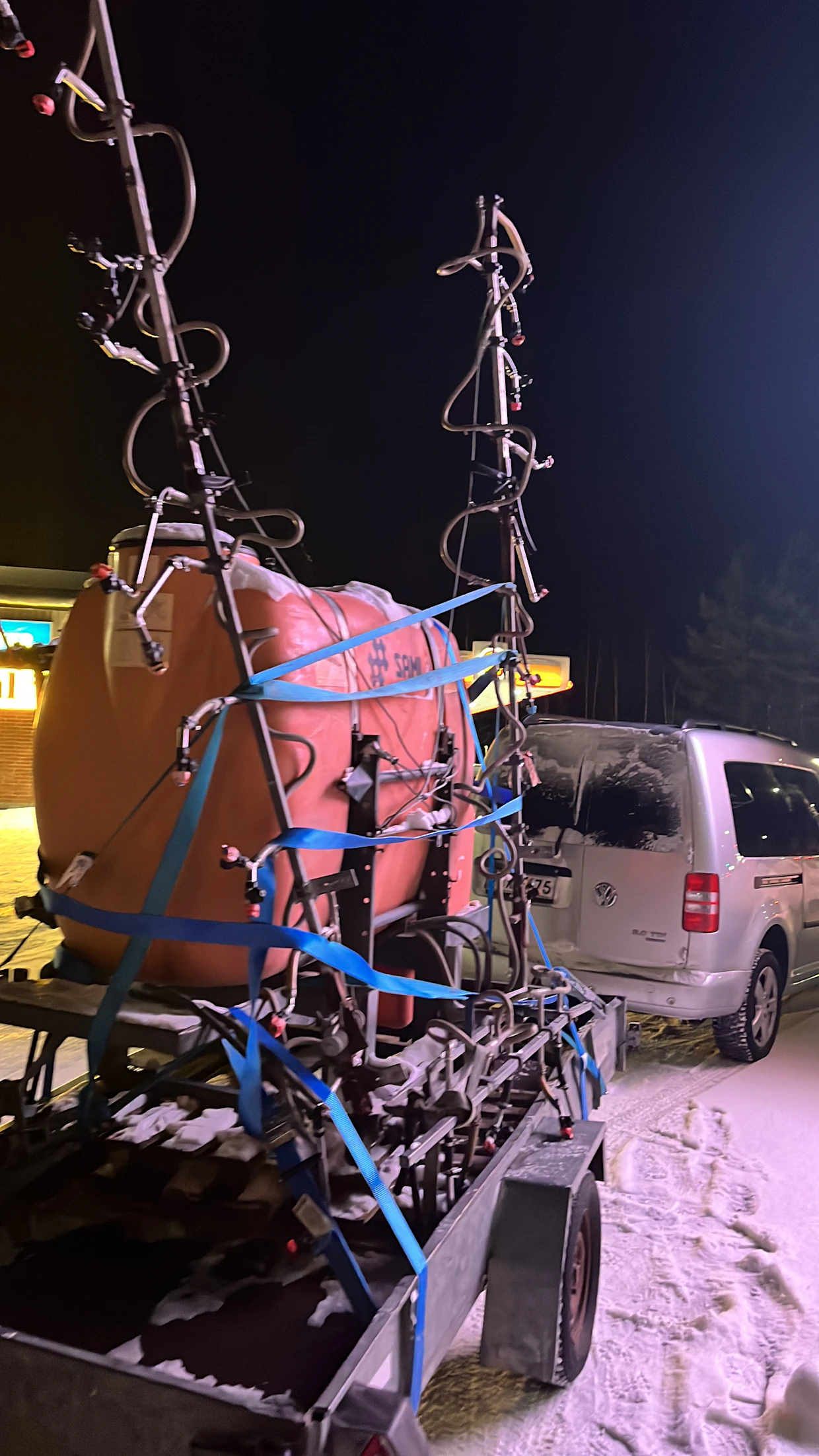

Löysin huutokaupasta edullisesti kovia kokeneen vuoden 2013 Sami KSM900 -kasvinsuojeluruiskun mansikkapuomistoineen. Viidelle penkille suunniteltu puomisto ei vaikuttanut olevan tehdasvalmisteinen. Rivinvälit oli pystynyt aiemmin muuttamaan, mutta kymmenien korjausten jälkeen muuttaminen ei enää ollut mahdollista.

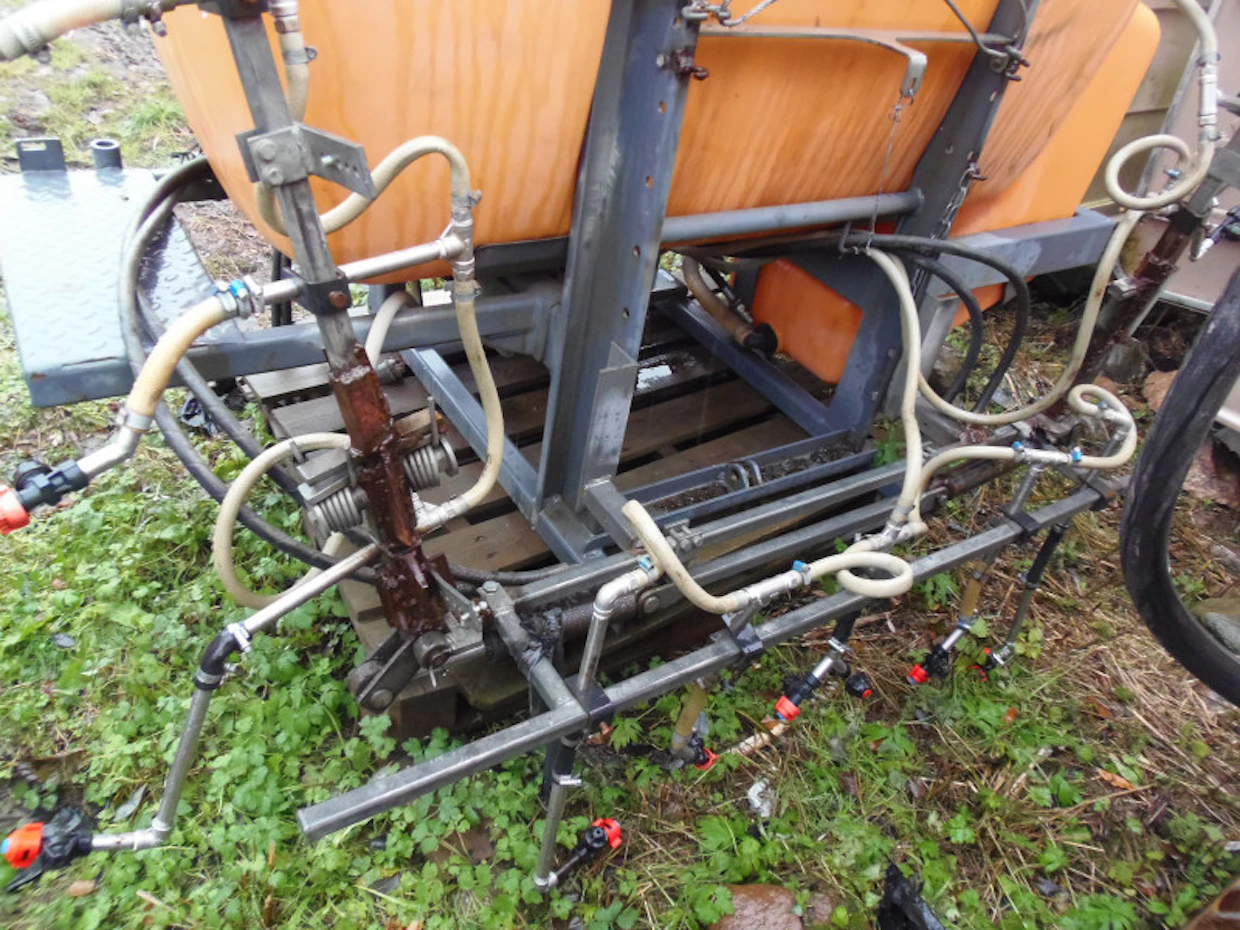

Puomiston korjauksissa oli käytetty luovasti erilaisia ratkaisuja, kuten esimerkiksi pyörän sisäkumia jousituksena. Kaikilla korjaajilla ei ilmeisesti ollut riittävää hitsaustaitoa, sillä lisäraudan määrällä ja ylimääräisillä hitsaussaumoilla oli korvattu laatu ja kestävyys.

Pumppu, venttiilit ja tankki olivat kuitenkin kunnossa. Pumppu tuotti hyvin painetta, ja ensimmäisen vuoden kokeilin ruiskuttamista lyhentämällä puomisto kolmelle penkille. Käytännössä päädyttiin ajamaan kahta penkkiä, koska rivinvälit eivät sopineet pelloillamme kolmelle penkille.

Suuttimet oli kiinnitetty runkoihin siirrettävillä U-kiinnikkeillä, joten suutinrunkojen materiaalin tuli olla yhtä vahvaa myös uudessa puomistossa.

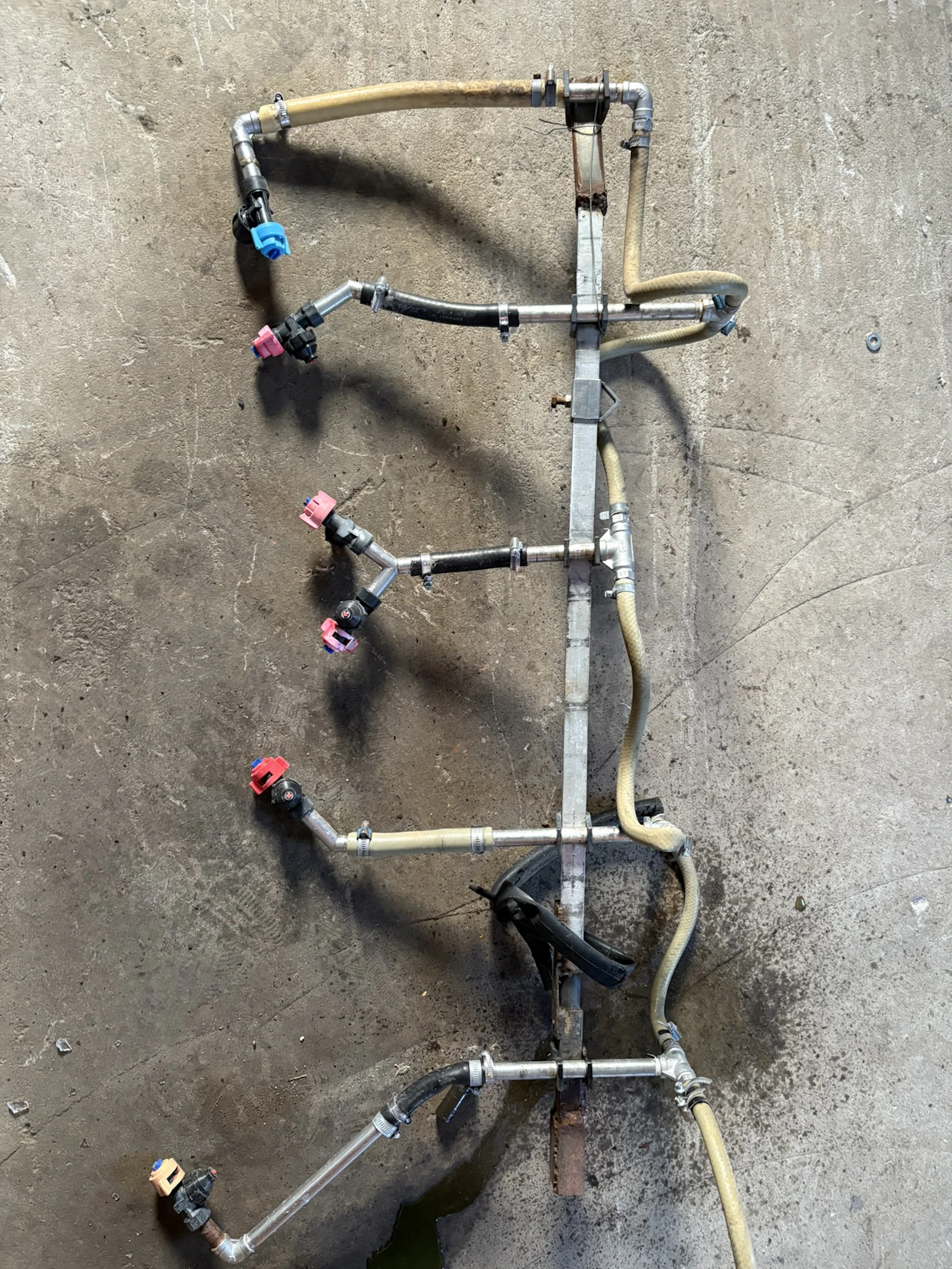

Yhdessä lohkossa oli kuusi suutinta eri korkeuksilla. Testauksen perusteella suuttimet oli aseteltu varsin hyvin, joten tämä malli sopisi hyvin myös uuteen puomistoon.

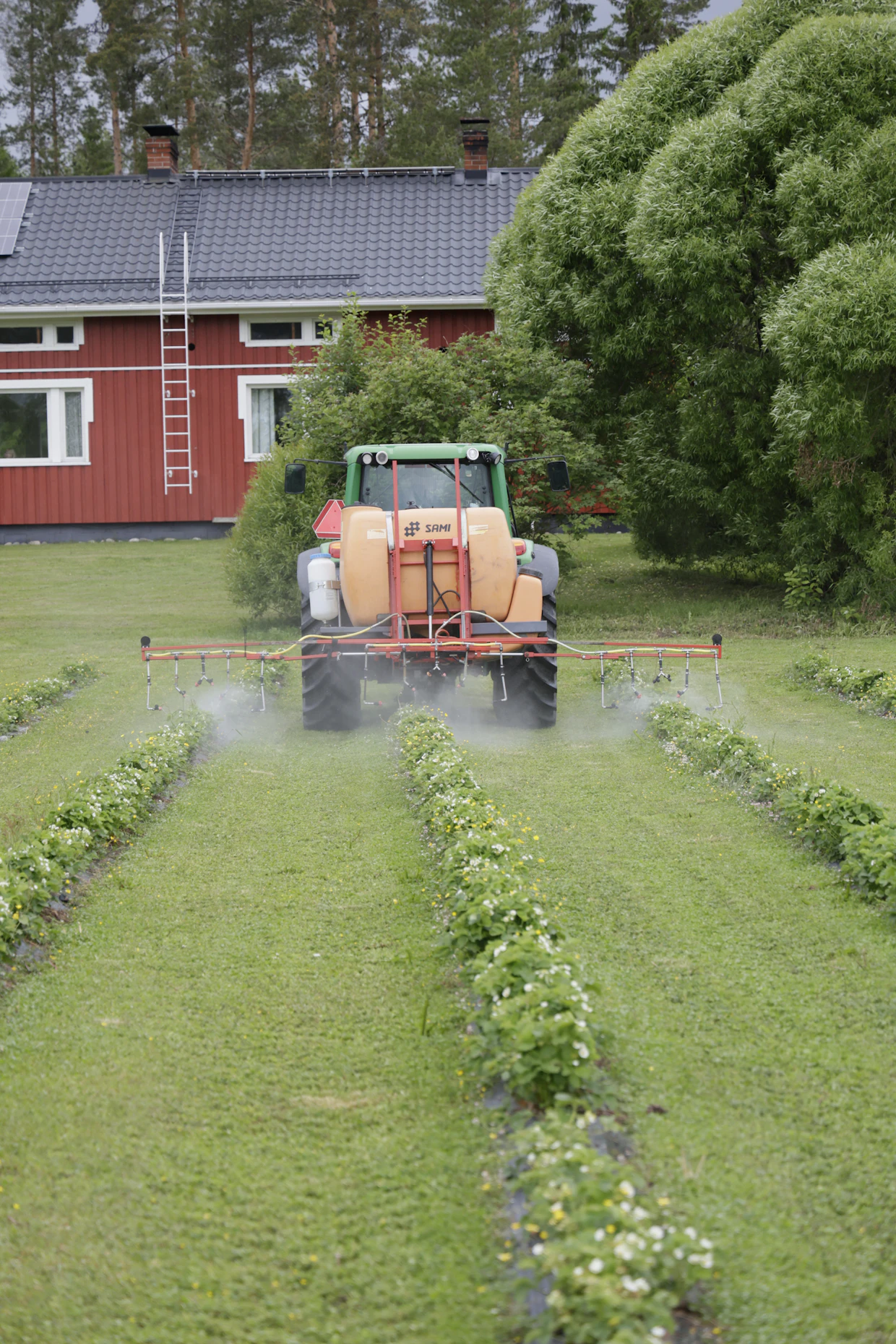

Kolmepenkkinen ratkaisu riittää tarpeisiimme, joten tätä käytettiin suunnittelun lähtökohtana. Ruiskussa olleet kolme venttiiliä myös tukivat tätä ratkaisua. Näin kone on kapeimmillaan reilusti alle neljä metriä, joten tieliikenteessä liikkuminen on turvallista. Jatkopätkät irrottamalla leveys jää alle kolmen metrin, mikä helpottaa huomattavasti varastointia.

Puomiston roikkuvat suuttimet olivat hankalia, koska ne olivat alempana kuin ruiskun pohja, joten ruisku oli vaikea varastoida. Niinpä päätin rakentaa puomistoon hissin, joka helpottaa sekä kasvinsuojelutyötä että varastointia. Vanhan puomiston suutinrungot olivat 25 x 25 mm neliöputkea, joten uuden tuli olla saman vahvuista putkea, jotta rungot sai kiinnitettyä vanhoilla kiinnikkeillä.

Päädyin käyttämään kevyttä ohutseinämäistä neliöputkea, joka on tarpeeksi kestävää, helposti käsiteltävää, ja siitä löytyi hyvin eri kokoja projektiin. Toteutin puomiston leventämisen hydraulisylinterillä, joka työntää puomin putkea isomman putken sisällä, jolloin sylinterin koko iskun mitta saatiin hyödynnettyä. Arvioin säätövaraksi noin puoli metriä, joka olisi sopiva säätövara sekä leventämiseen että hissiin. Käytin hissin suunnittelussa samaa periaatetta eli pienempi putki suuremman sisään ja hydraulisylinteri liikuttamaan koko suutinrunkopakettia.

Ensiksi purin vanhan puomiston kokonaan, ja sen jälkeen aloitin hissisylinterin paikan tarkemman sovittamisen tekemäni ennakkosuunnitelman pohjalta.

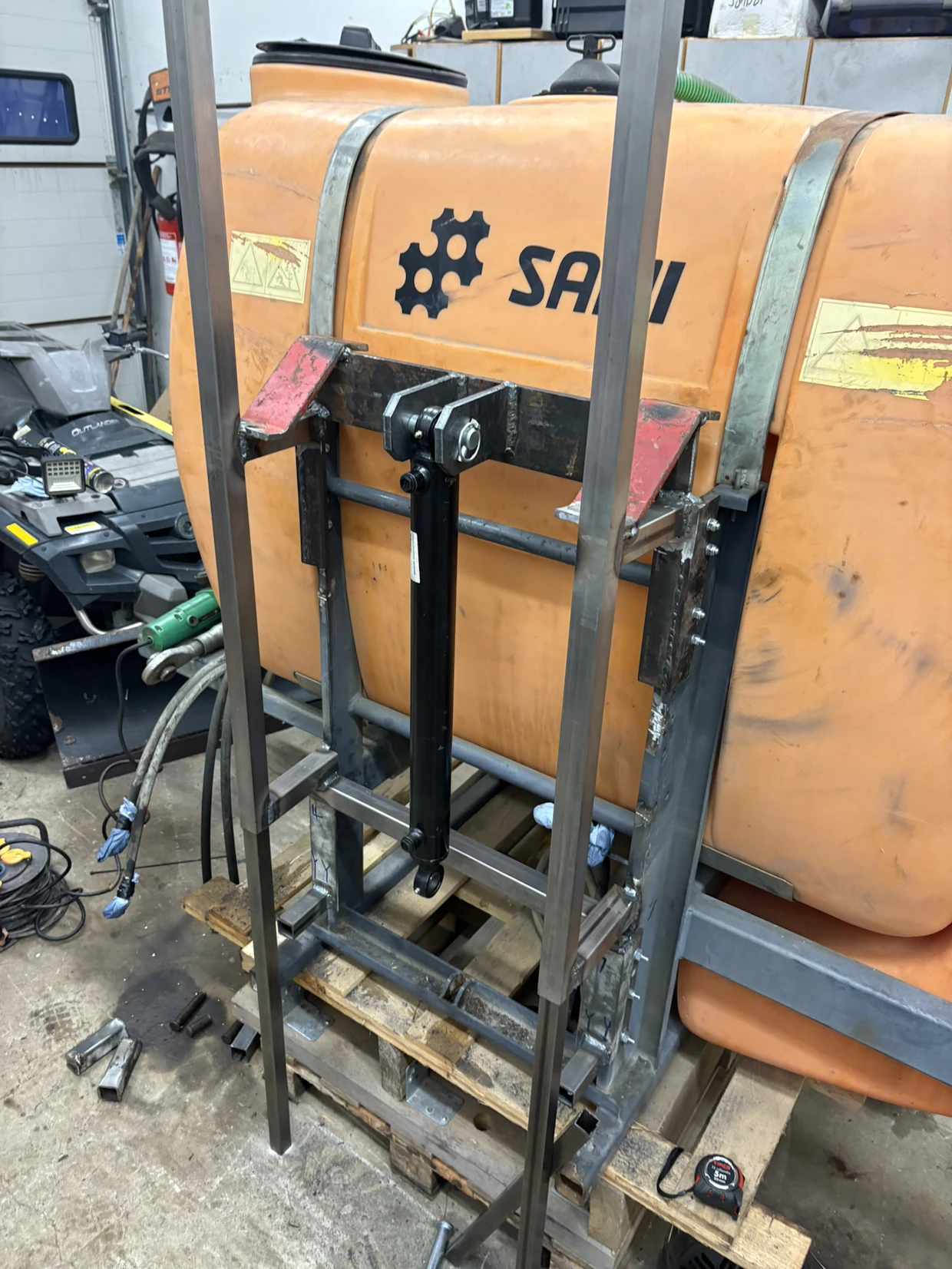

Hissisylinteri piti nostaa korkeammalle kuin mitä Samin rungon rakenne salli. Sopivien lattaraudan palasien avulla tämä onnistui hyvin.

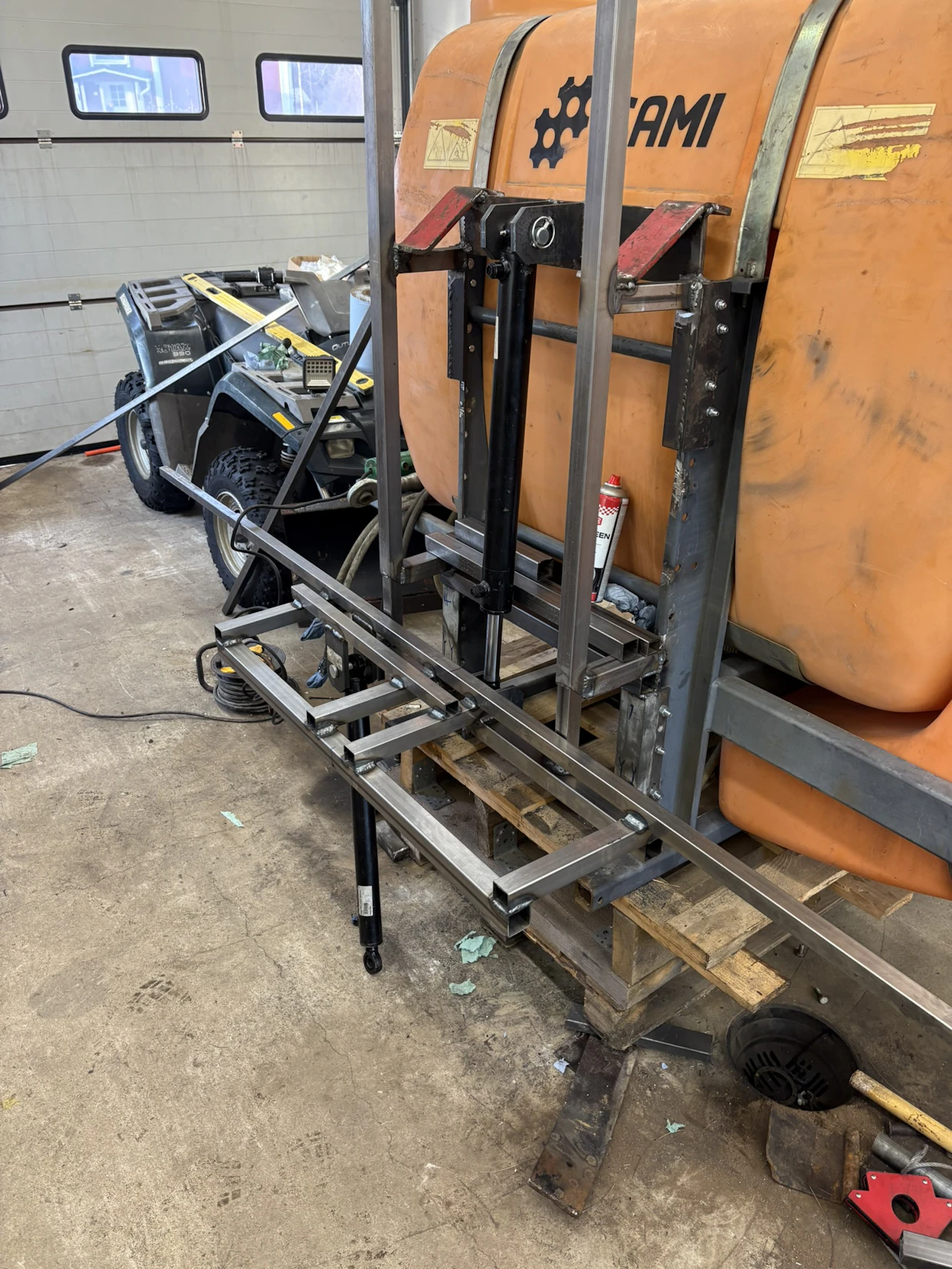

Kun hissisylinteri oli asennettu, sovitin suutinrungot paikoilleen.

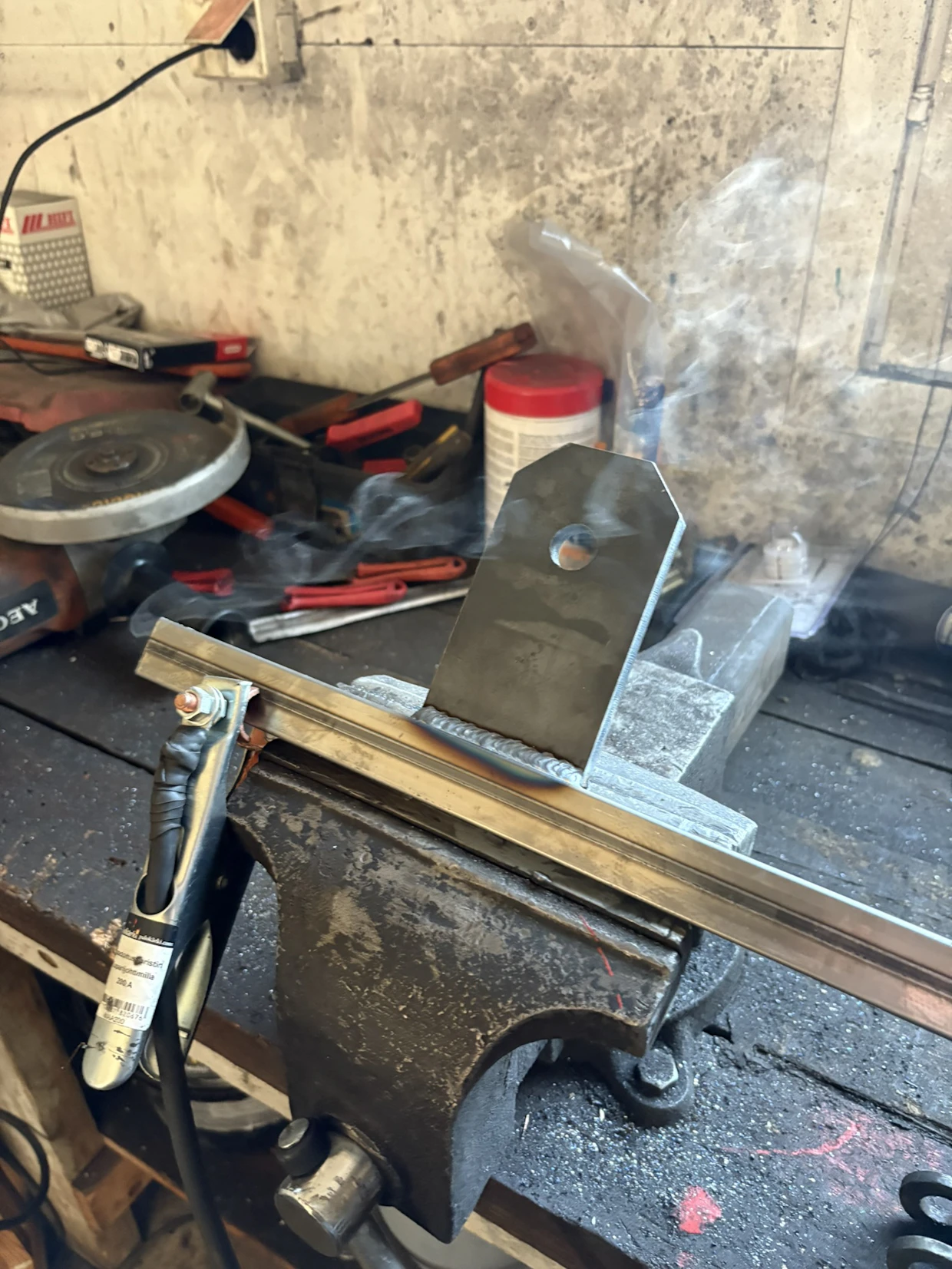

Asettelin runkopaketin alle korvakot hydraulisylintereille puomiston leventämistä varten ja hitsasin ne kiinni.

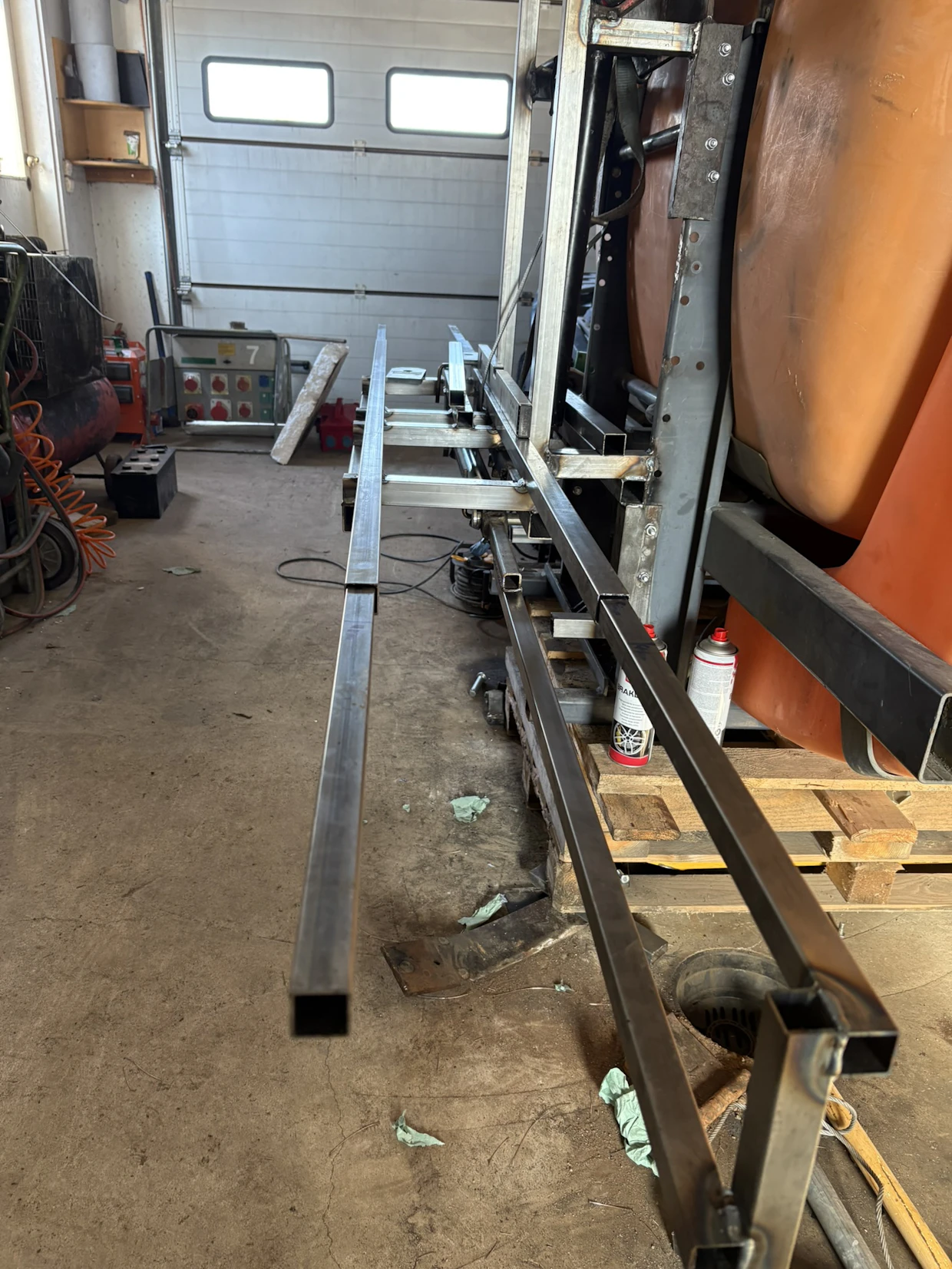

Kun olin hitsannut sylinterit kiinni runkopakettiin, pystyin asentamaan suutinrungot sisään meneviin neliöputkiin.

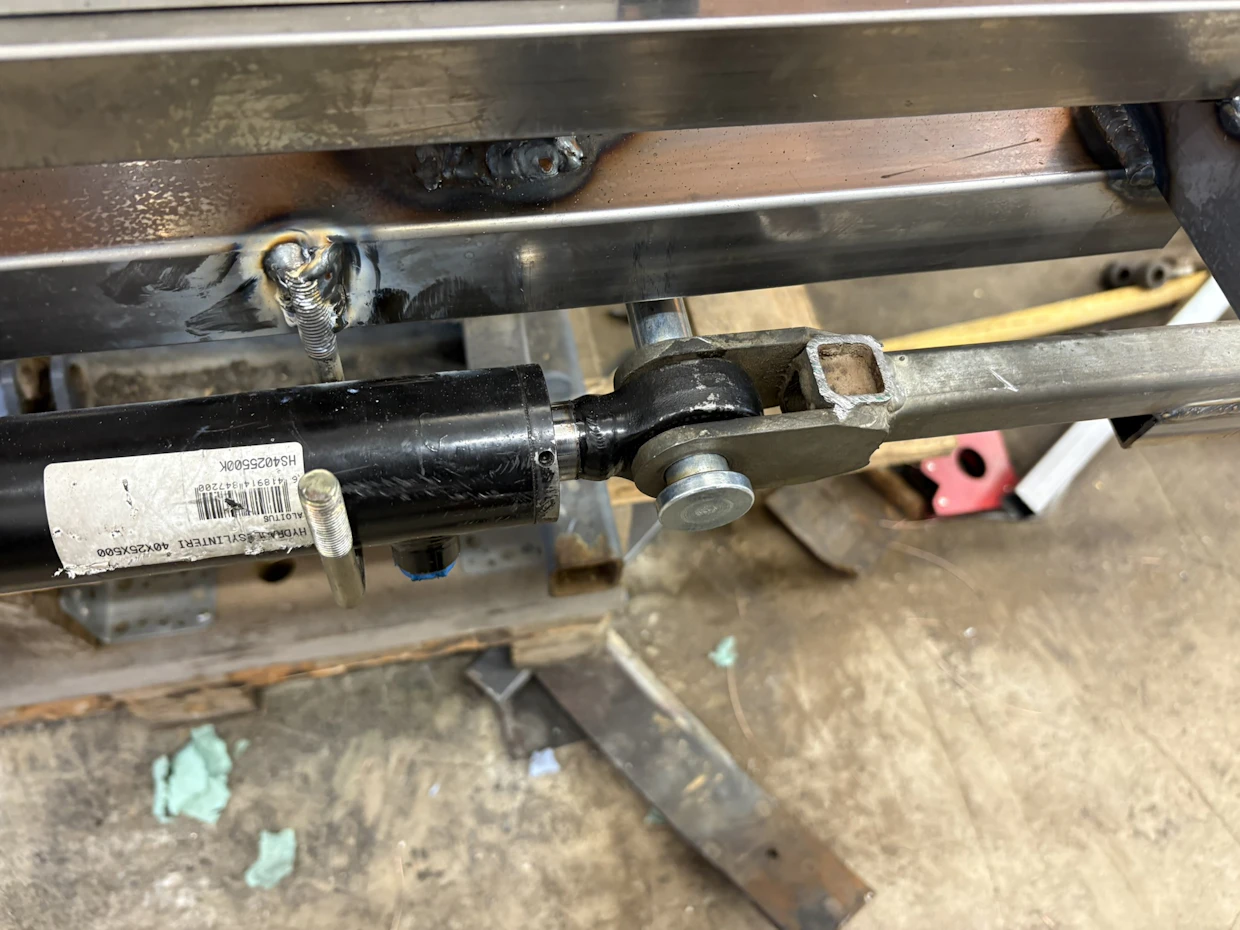

Sylinterien kannakkeiksi löysin sopivat U-kiinnikkeet. Sylinterit makaavat kannakkeiden päällä, minkä ansiosta ne ovat helposti irrotettavissa tarvittaessa.

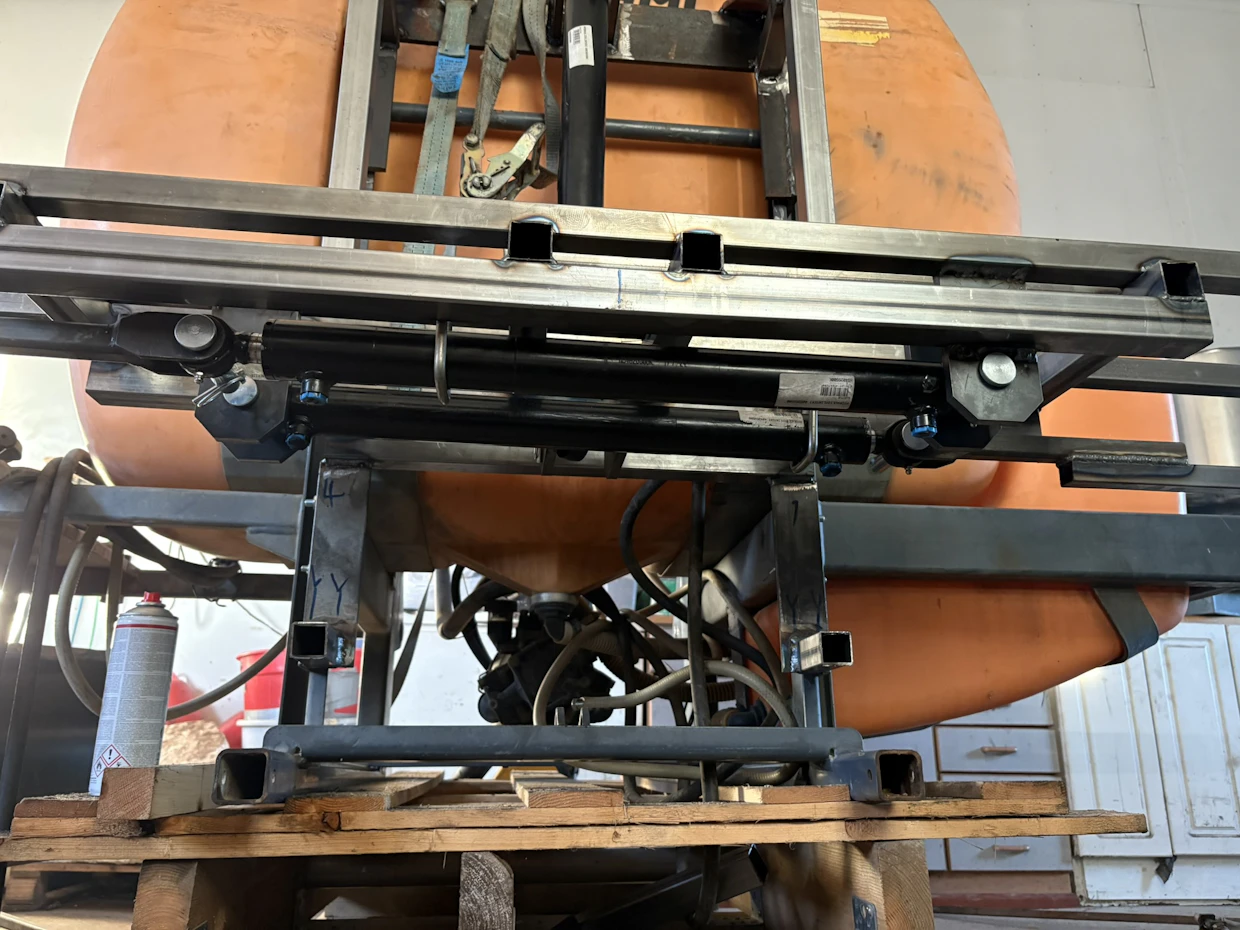

Asensin leventävät sylinterit puomiston alle. Säiliön alla on mukavasti tilaa, jossa letkut voivat kulkea kohti traktoria hankautumatta.

Käsittelin hitsaussaumat sinkkigalvanointiaineella, jotta rakenteet eivät ruostuisi nopeasti.

Maalasin lopuksi koko paketin Motipin iskunkestävällä ja ruosteenestävällä maalilla.

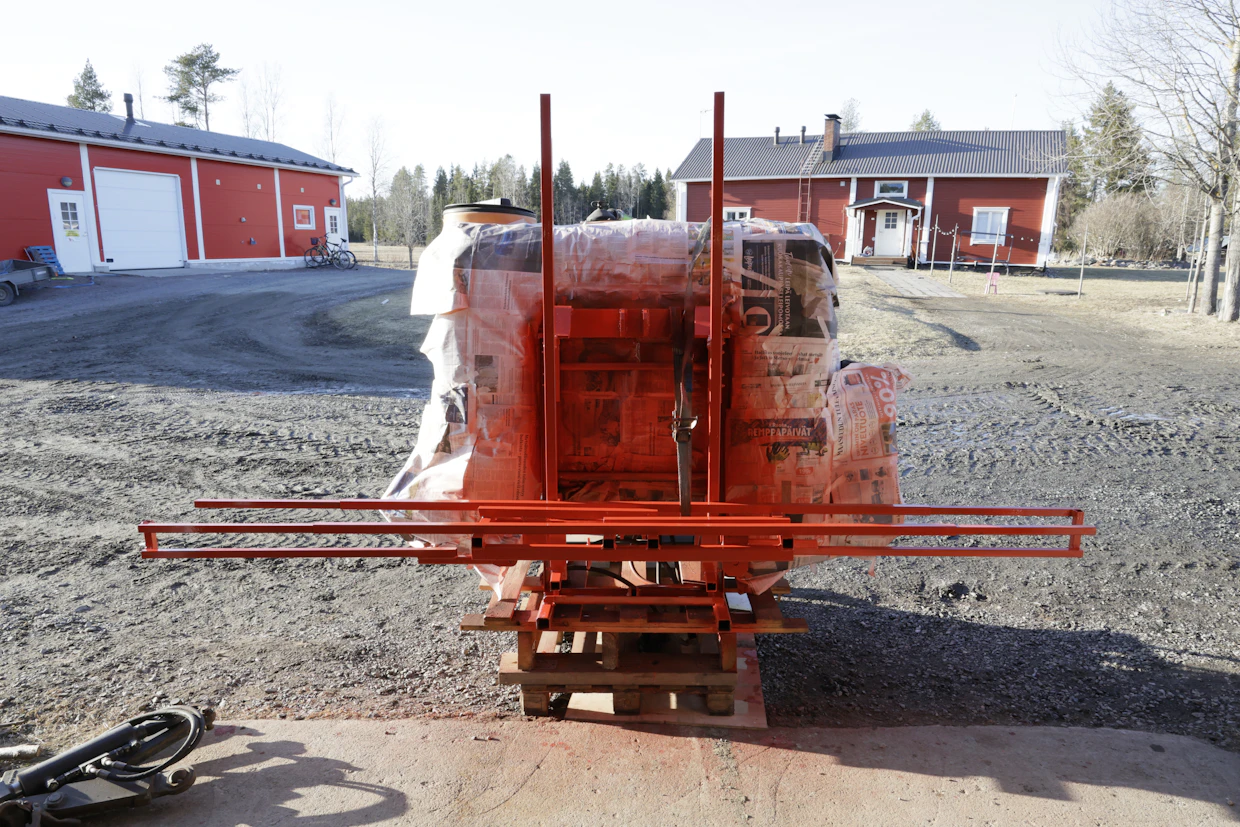

Purin ensin koko vanhan puomiston ja irrotin suuttimet rungoistaan. Tämän jälkeen sovitin hissin sylinterin paikalleen ja mittasin sopivaa korkeutta. Sami-ruiskun runko on hieman liian matala, mutta pienillä korokepaloilla sain korkeuden sopivaksi, jotta suuttimet eivät yläasennossa jää maata vasten ruiskua varastoitaessa.

Hissin rakentamisen jälkeen mitoitin puomiston rungon hissiin sopivaksi. Kun runko oli valmis, asensin leventämiseen tarvittavat sylinterit kiinteiden putkien alle. Ennen hitsaamista pyyhin putket katkaisuöljystä jarrujen puhdistuskemikaalilla paremman tartunnan aikaansaamiseksi.

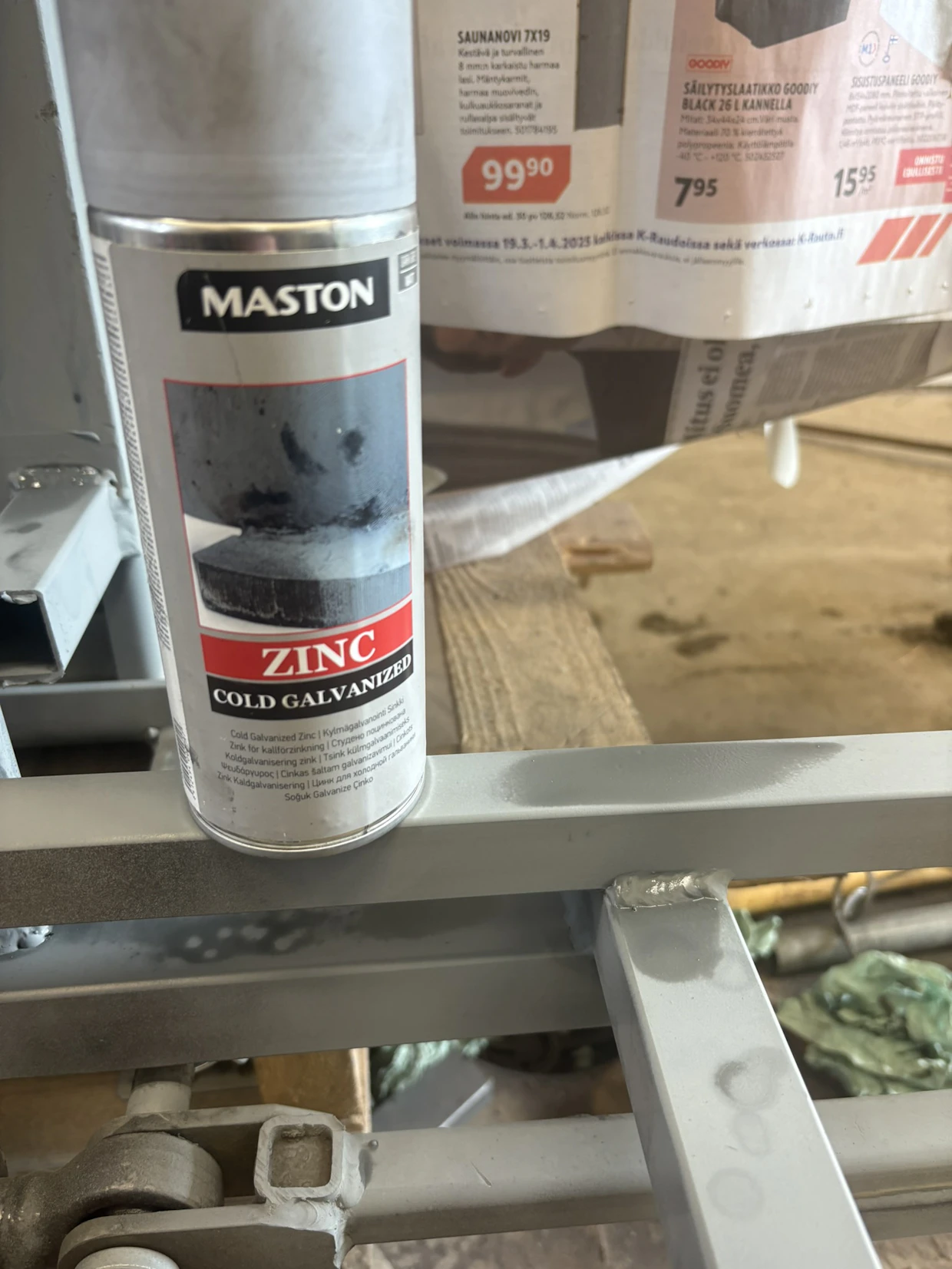

Käsittelin kaikki hitsaussaumat Mastonin kylmägalvanointisinkillä ruostumisen estämiseksi. Hitsaamisen jälkeen maalasin koko rakenteen Motipin ruosteenestomaalilla. Tein myös ruiskun runkoon sopivat varastointijalat, jotka helpottavat ruiskun kiinnittämistä traktorin perään.

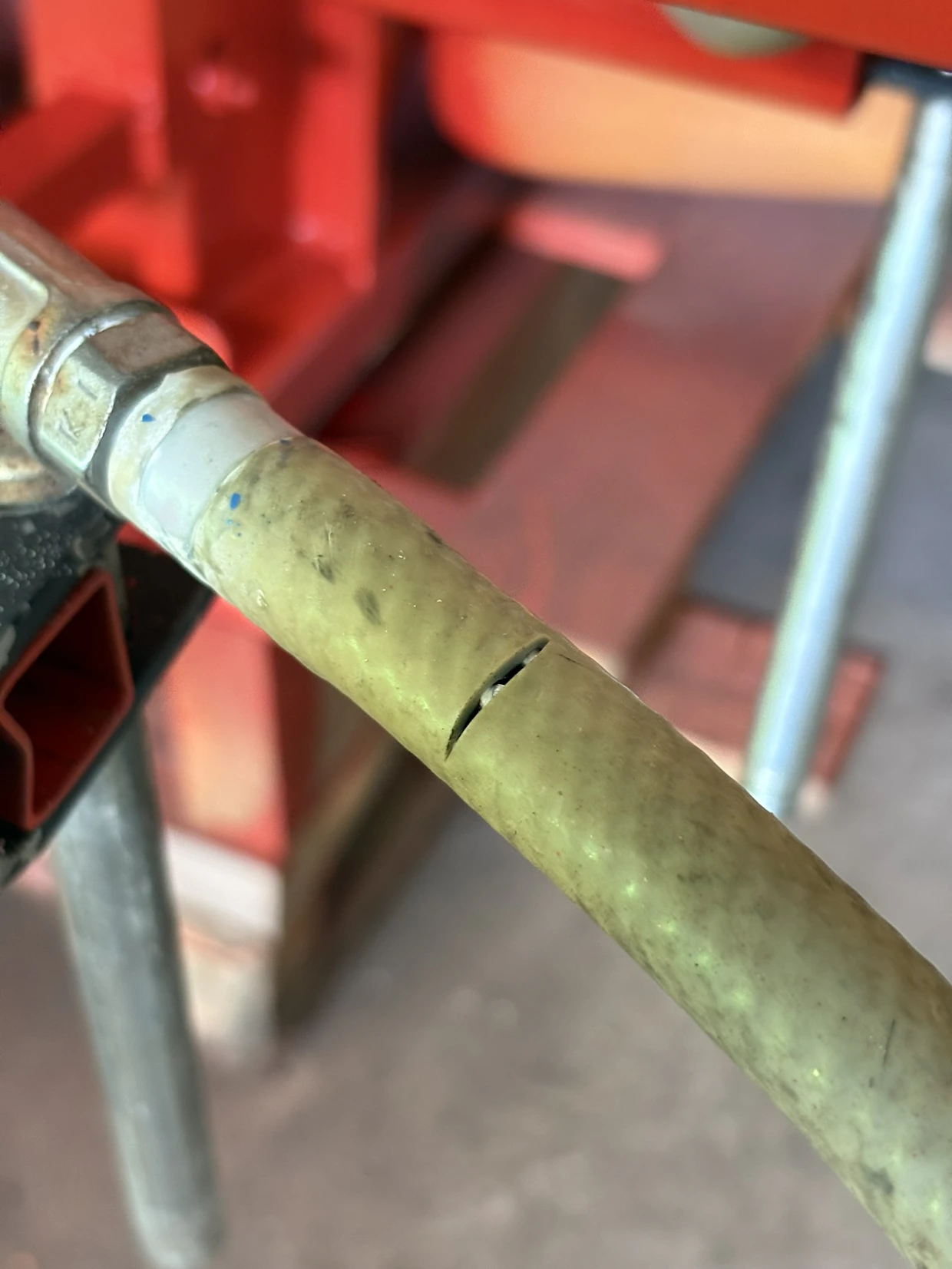

Suurin osa letkutuksesta oli käyttöikänsä päässä. Vaihdoin letkut Krampilla myytävään kasvinsuojeluaineille soveltuvaan letkuun.

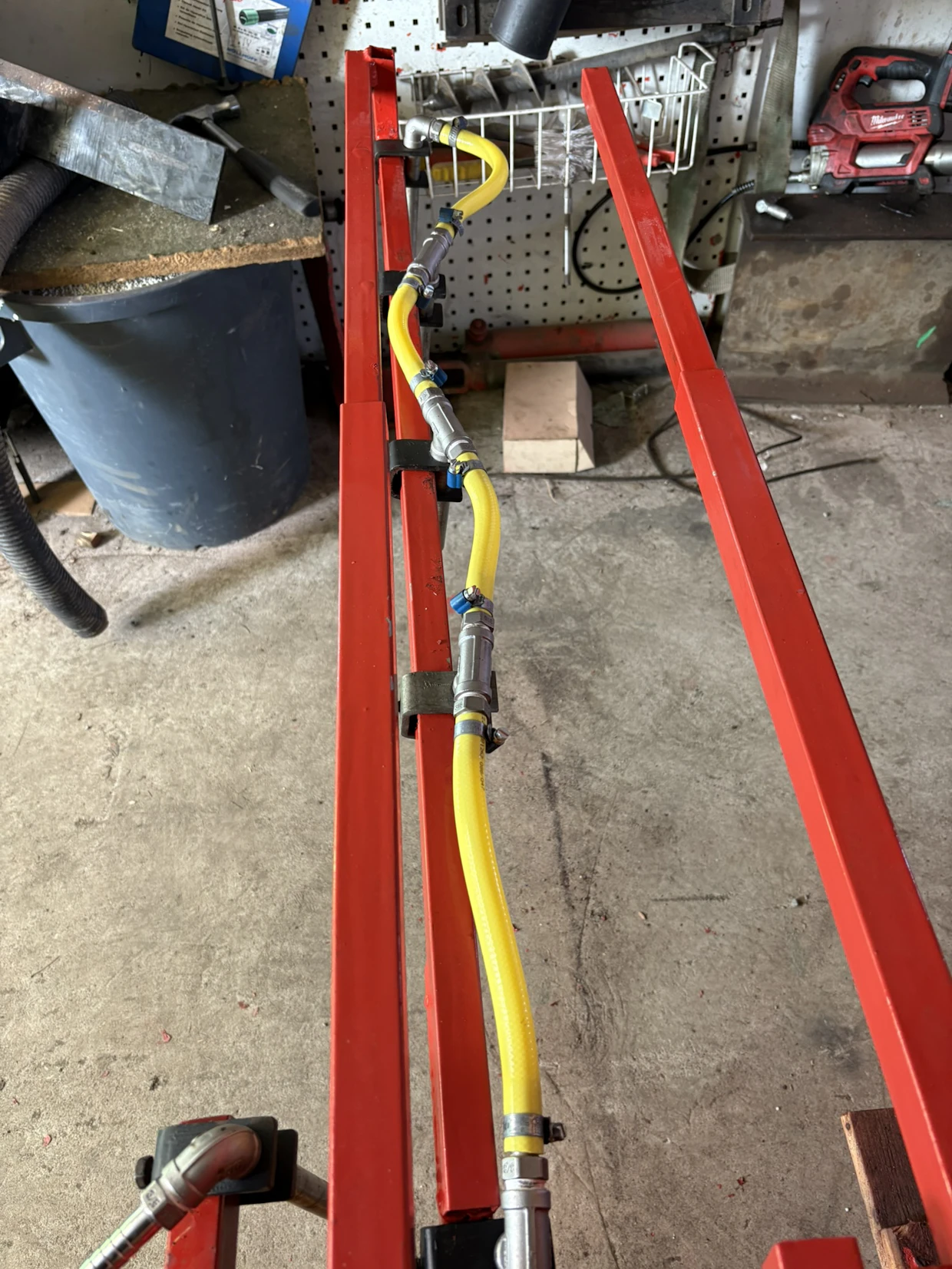

Katkaisin letkut sopivan mittaisiksi ja liitin ne suutinrunkoihin uusilla klemmareilla.

Suuttimet ovat yleismallisia sinisiä 03F110-viuhkoja. Kun yhdelle penkille saadaan kuuden suuttimen sumu, laskennallisesti 2,4 barin paineella ja 4 km/h vauhdilla saavutetaan 1000 l/ha, ja sumusta tulee erittäin hienojakoinen.

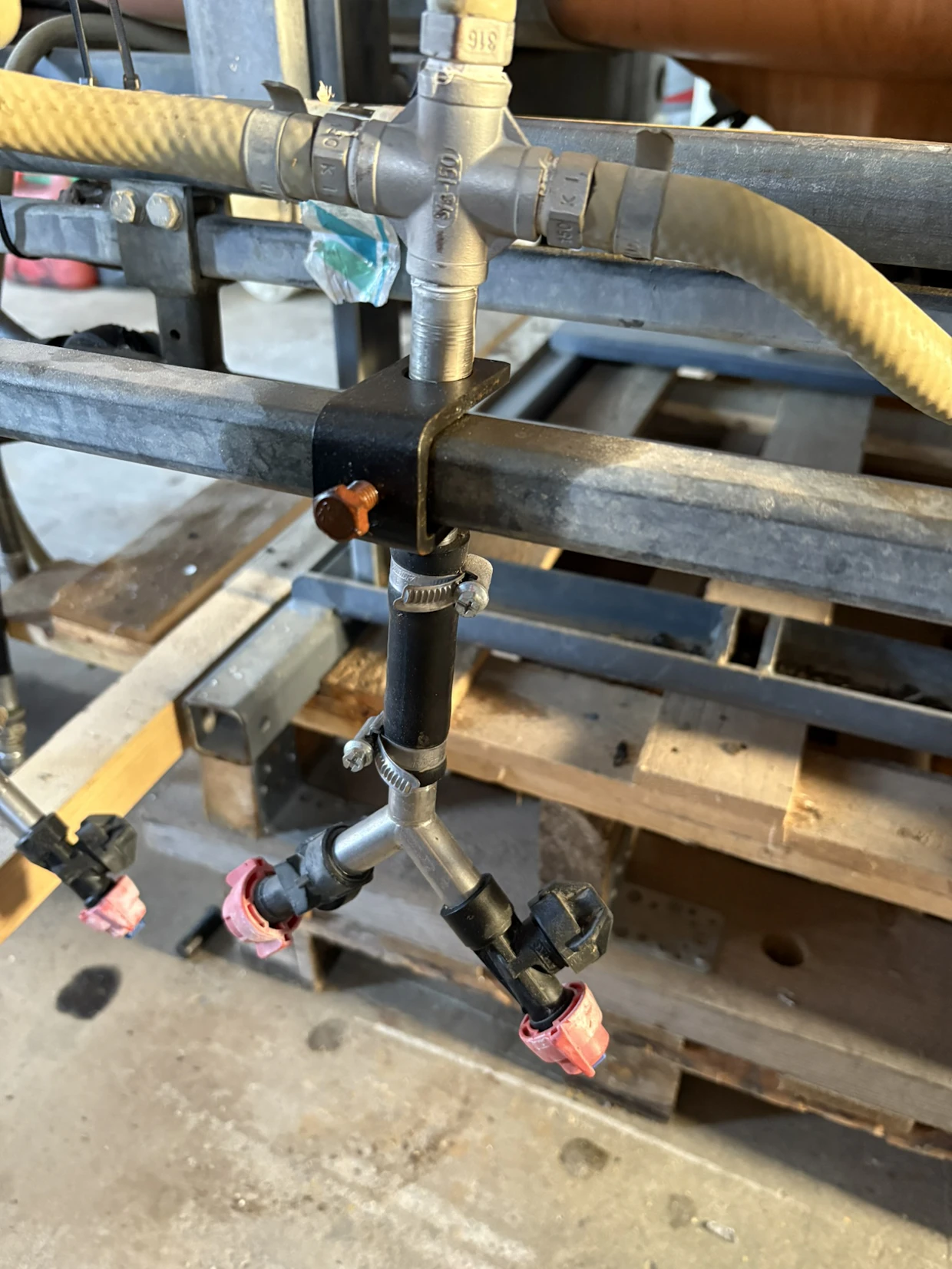

Suuttimille tulevat letkut olivat tulleet käyttöikänsä päähän, joten uusin ne käyttämällä Krampin myymää kasvinsuojeluruiskuihin tarkoitettua letkua. Suuttimissa oli valinnanvaraa, koska tein puomiston kolmelle penkkiriville viiden sijaan, joten sain parhaimmin säilyneet suuttimet käyttöön.

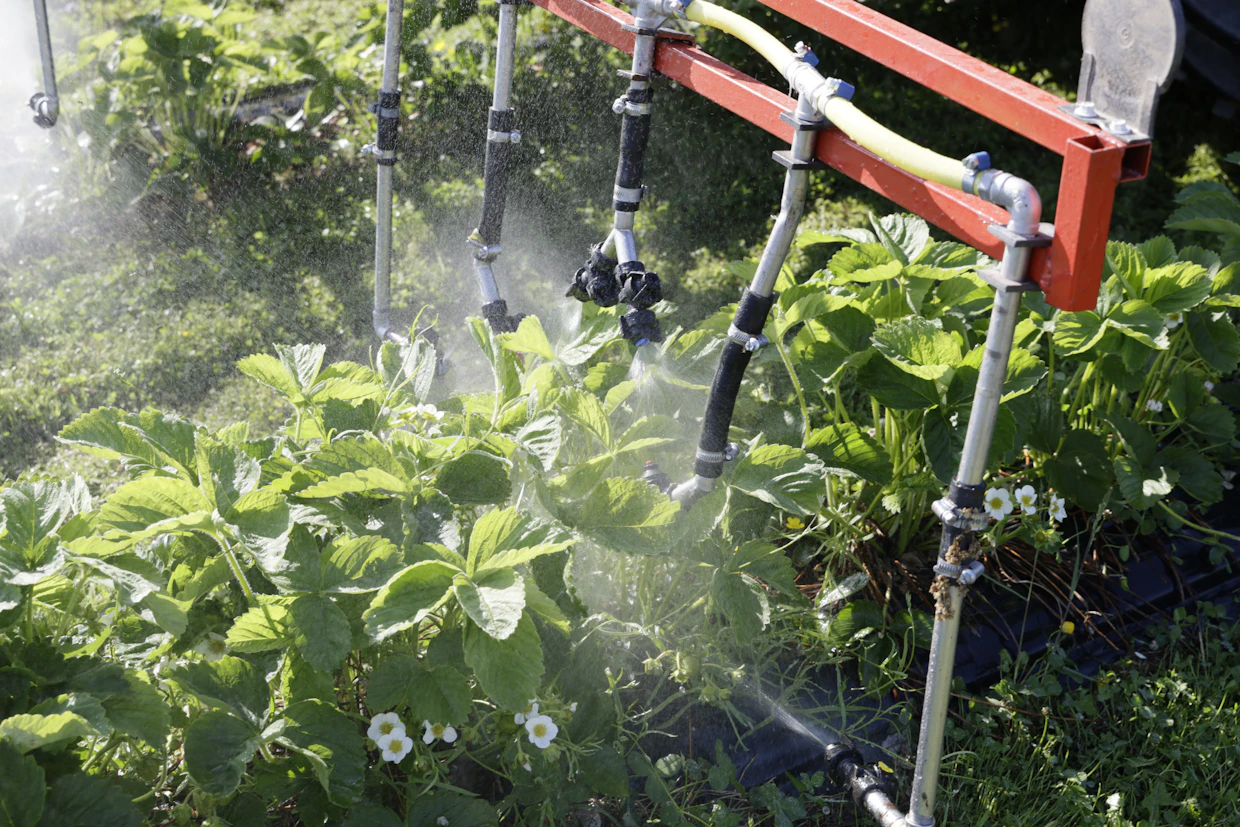

Suuttimet ovat yleismallisia sinisiä 03F110-viuhkoja. Koska yhdelle penkille saadaan näin kuuden suuttimen sumu, laskennallisesti 2,4 bar paineella ja 4 km/h vauhdilla 1000 l/ha täyttyy ja sumusta tulee erittäin hienojakoinen. Tämä parantaa merkittävästi tunkeutuvuutta tiheään kasvustoon.

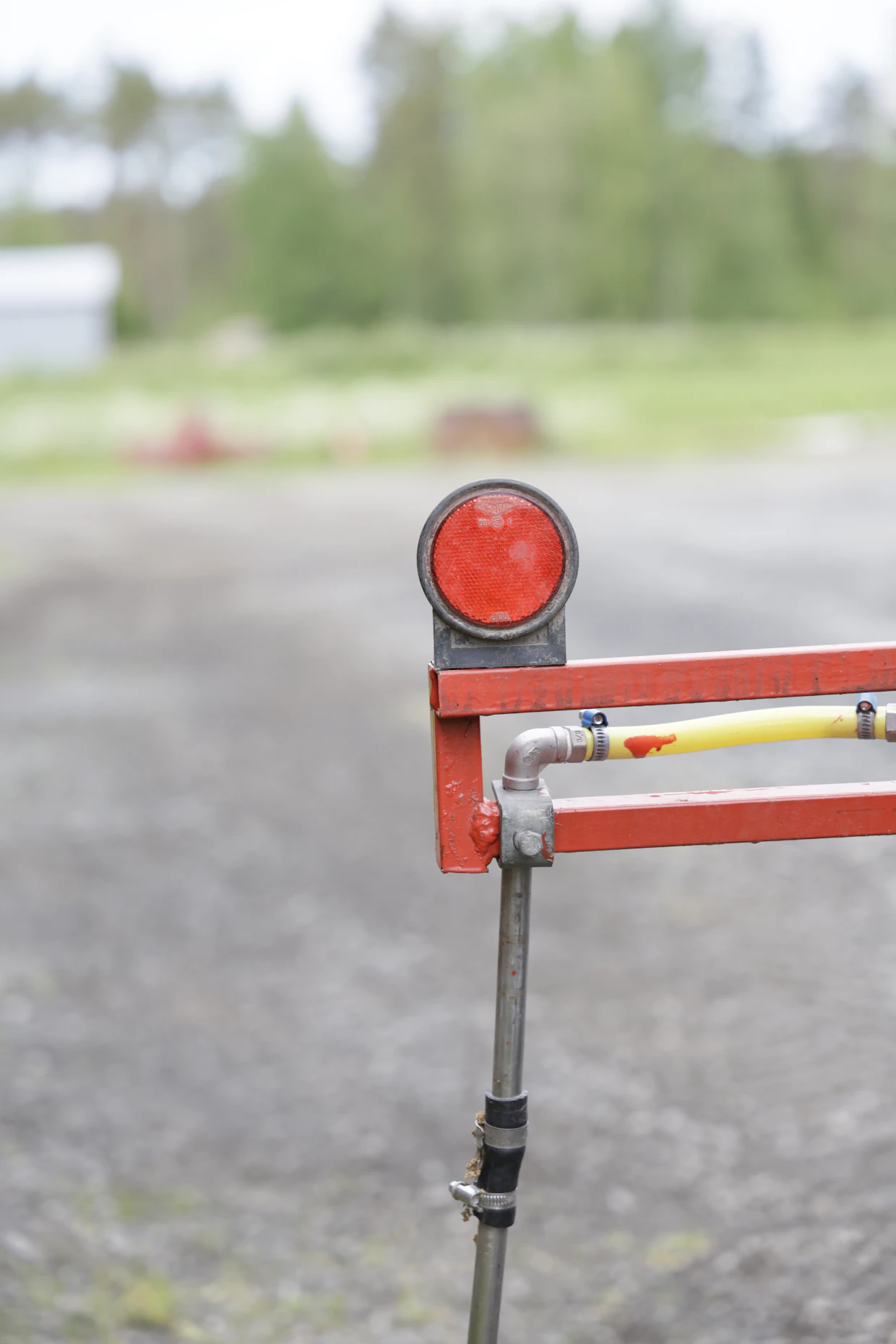

Lisäsin vielä huomioheijastimet puomien päihin parantamaan liikenneturvallisuutta.

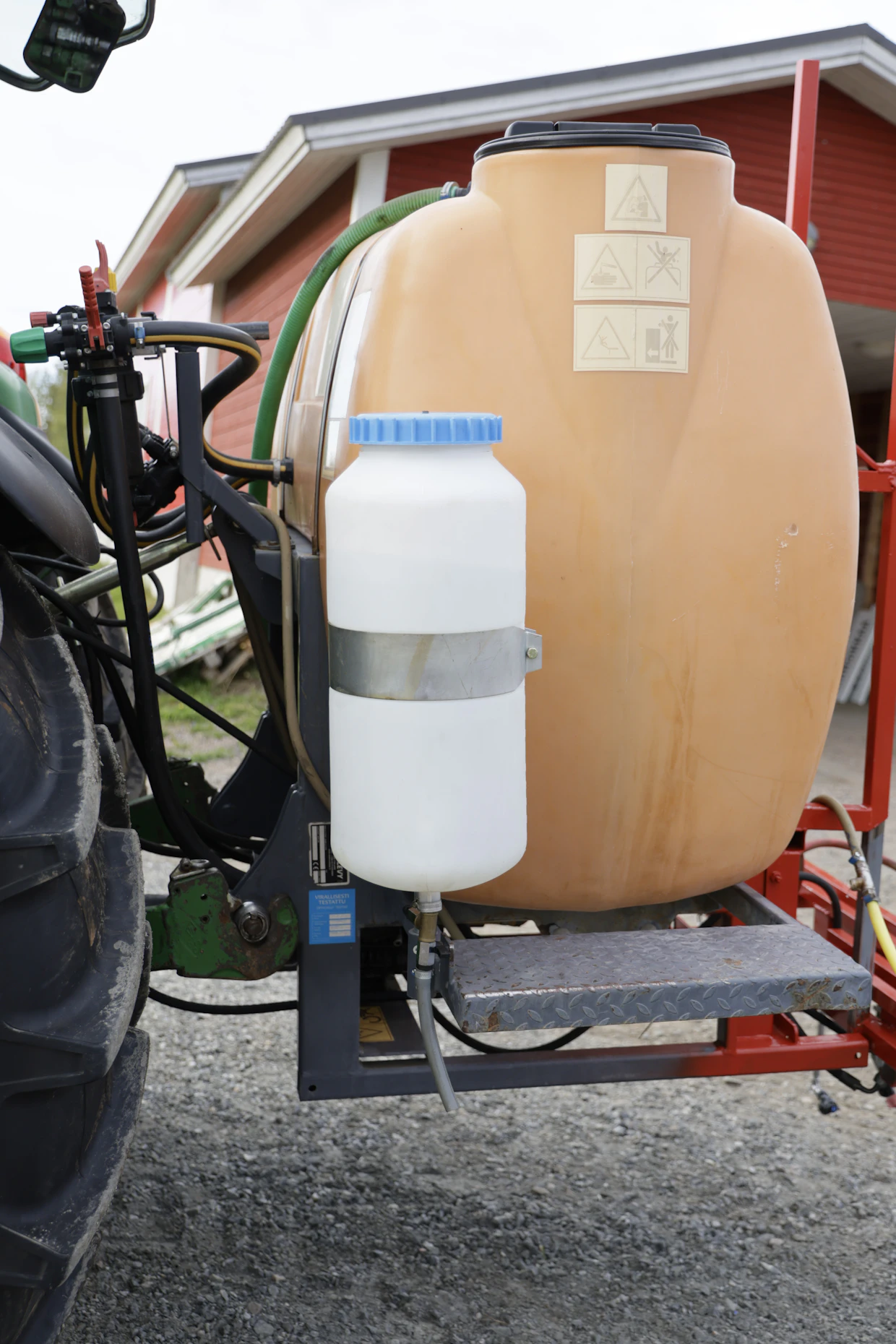

Varastojen kätköistä löytyi käyttämätön säiliö, joka sopi täydellisesti puhdasvesisäiliöksi ruiskun kylkeen.

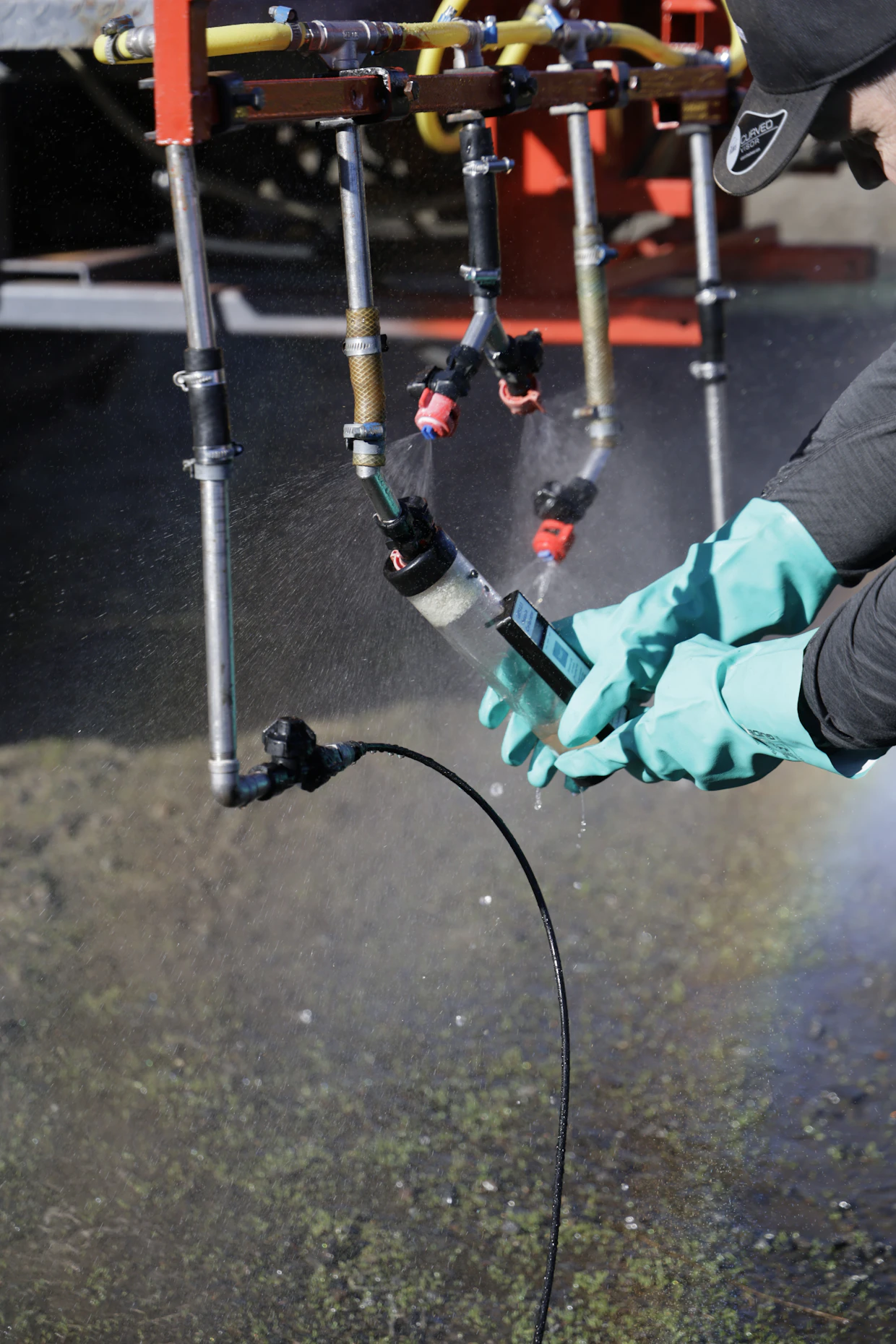

Kasvinsuojeluruiskut pitää nykysäännösten mukaan tarkastaa kolmen vuoden välein. Samista emme löytäneet aiempaa tarkastusleimaa, mutta nyt ruisku on virallisesti katsastettu. Ensimmäisessä suuttimessa näkyy tarkastajan painemittarin letku, jolla tarkastettiin, onko puomistossa painehäviöitä. Testaajalla on käsissä tilavuusvirtausmittari, jolla nähdään, onko suutin kulunut.

Penkkien välit vaihtelivat osassa peltoja enemmän kuin alkuperäisessä mittauksessa, joten leveyttä tarvittiin lisää, jotta suuttimet osuvat täydellisesti kohdalleen. Korjasin ongelman asentamalla puolen metrin mittaiset jatkopalat sylinterien väliin. Kahdella tapilla siirrettävät jatkopalat toimivat hyvin ja ovat nopeasti asennettavissa. Kun jatkopalat poistetaan, kokonaisleveys jää alle kolmeen metriin, joten kuljetus ja varastointi on edelleen helppoa. Ruiskulla on tätä kirjoittaessa ajettu kaksi kierrosta ja kone on todettu toimivaksi.

Osassa peltoja sivuttaissiirtoa saisi olla vieläkin enemmän, mutta pääosin sylinterin 50 cm liike on riittävä. Ruiskua on helppo ajaa, ja traktorin peileistä on helppo säätää sivulohkot rivien keskelle. Hissi toimii myös moitteettomasti ja tekee korkeamman ja rehevämmän kasvuston käsittelystä sujuvampaa.

Toisen puolen jatkopalalle piti kuitenkin tehdä kuormaliinasta tuki, koska sylinteri alkoi työntämään molemmista päistä niveltyvää jatkopalaa alaspäin linkkuun. Liina on toimiva hätäratkaisu, mutta ehkä talven aikana teen pysyvämmän ratkaisun. Lisäsin myös puomien päihin heijastimet liikenneturvallisuuden parantamiseksi.

Pienten viilausten jälkeen ruiskusta saatiin toimiva paketti tilan tarpeisiin.

Vaihtelevat rivinvälit eivät haittaa kasvinsuojelutyötä, sillä puomistolla suuttimet saadaan hydraulisen siirron avulla suoraan penkin keskelle.

Kokonaiskulut jäivät reiluun pariin tonniin, mitä pidän kohtuullisena erikoiskasvin viljelylaitteelle. Työlle tulisi toki laskea jokin hinta, mutta se on haasteellista. Kone toimii ja vastaa tarpeisiimme. Toinen ruisku parantaa merkittävästi kasvinsuojelutyötä, jos viljelyksessä on paljon eri kasveja. Yhden ruiskun taktiikalla ruiskun pesut vievät aikaa ja ne on suoritettava aina viljelykasvin vaihtuessa.
